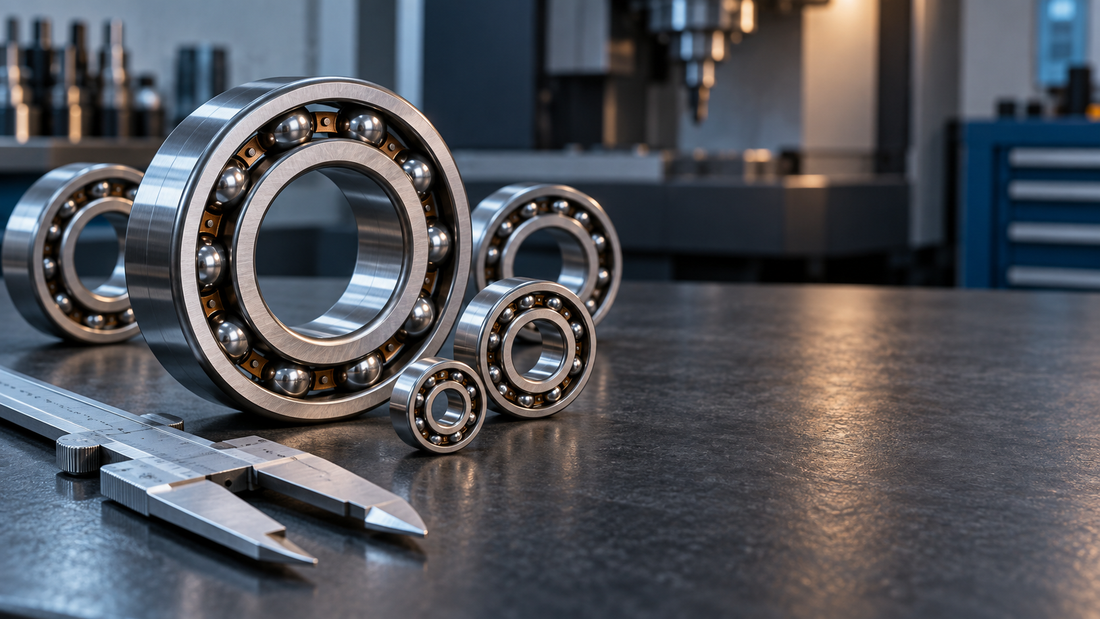

Atölye tezgâhında farklı ölçülerde rulmanlar ve kumpas; temsili görsel

CNC Tezgâhı Rulmanı Ararken Parça Kodu ve Ölçüler Nasıl Kontrol Edilir?

Belfa Makine

CNC tezgâhı için rulman ararken başlangıç noktası, mevcut parçanın üzerindeki tam üretici referansıdır. Belfa'nın rulman koleksiyonunda yer alan NSK kodları, ölçülerin nasıl karşılaştırılacağını göstermek için katalog örnekleridir; bu liste tek başına belirli bir makineye parça eşleştirmesi yapmaz. Kod okunamıyorsa sökülen parçanın işaretini ve ölçülerini birlikte belgeleyin.

İlk karşılaştırma iç çap, dış çap ve genişliktir. Örneğin NSK 6001ZZC3 kaydında bu ölçüler sırasıyla 12, 28 ve 8 mm; NSK 6003ZZC3 kaydında 17, 35 ve 10 mm olarak verilir. Kodlar birbirine benziyor diye bu üç ölçüyü atlamayın. Mevcut parçadan alınan değerleri tam ürün referansıyla birlikte kontrol edin.

Dijital kumpasla genel bir rulmanın dış çapının ölçülmesi; temsili görsel
Temsili görsel: Dış çapı ölçerken mevcut parçanın işaretlerini ve diğer iki ölçüyü de kaydedin.

Aynı iç çap da tek başına yeterli değildir. NSK 6005ZZC3 için iç çap 25 mm, dış çap 47 mm ve genişlik 12 mm; NSK 6205ZZC3 için iç çap 25 mm, dış çap 52 mm ve genişlik 15 mm kaydedilmiştir. Bu iki katalog örneği, yalnızca iç çapla karar vermenin neden eksik kaldığını somut biçimde gösterir.

NSK 6001ZZC3, 6003ZZC3, 6005ZZC3 ve 6205ZZC3 için iç çap, dış çap ve genişlik değerleri
Belfa ürün kayıtlarındaki ölçü karşılaştırması (iç çap × dış çap × genişlik, mm). Makine uyumluluğunu tek başına doğrulamaz.

Ölçülerden sonra kapak ve radyal iç boşluk bilgisini ayrı satırlar olarak okuyun. Bu sayfadaki NSK 6001ZZC3 ve 6205ZZC3 kayıtlarında her iki tarafta metal kapak ile C3 radyal iç boşluk belirtilir. Mevcut rulmandaki işaretleri not edin; katalogdaki bir özellikten hareketle makinenin çalışma koşullarına dair varsayım üretmeyin.

Teklif talebine tam NSK parça kodunu, okunan işaretleri ve ölçülen iç çap, dış çap ile genişliği ekleyin. Fotoğraf veya makine üzerindeki referans da soruyu netleştirebilir. Buradaki örnekler ürün tanımlama içindir; son parça seçimi, mevcut makine ve sökülen bileşenin belgeleriyle ayrıca doğrulanmalıdır.
