Biesse Rover Yedek Parçaları

Biesse Rover CNC parçalarını görev ve bağlantıya göre inceleyin

Bu koleksiyonda Biesse Rover adıyla listelenen vakum fincanları ve contalar, farklı ölçü veya biçimde vakum pedleri ve süngerleri, bronz filtreler, Derlin alt yatak ve takım tutucu çatalı gibi bileşenler bulunur. Ortak başlık CNC vakum tutma ve takım yönetimi çevresinde bir arama başlangıcı sağlar; her Rover modeli, tablası veya revizyonu için tek tip parça listesi anlamına gelmez. Modeller arasında konsol, tabla, vakum zonu, takım magazini ve bağlantı biçimleri değişebilir. Ürün seçerken koleksiyon adından önce ürün sayfasındaki tam tanımı, varsa ölçüyü, fotoğrafı ve kodu okuyun. Ardından makine etiketindeki tam model ve seri numarasıyla makinenizin parça kataloğundaki referansı karşılaştırın. Ürün adı veya marka başlığı tek başına uyumluluğu doğrulamaz.

Rover vakum fincanı biçimleri

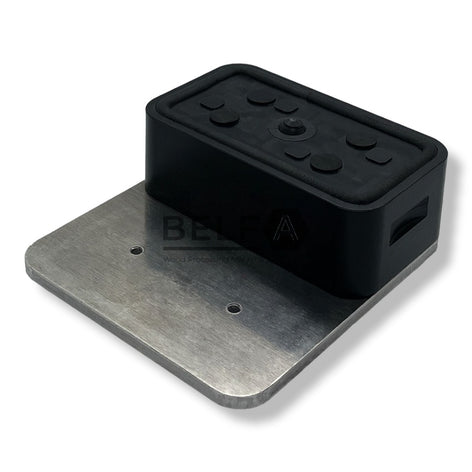

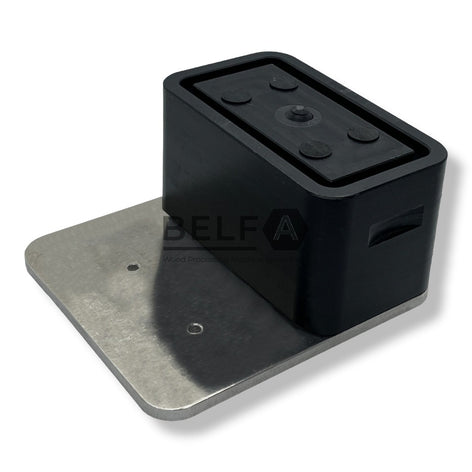

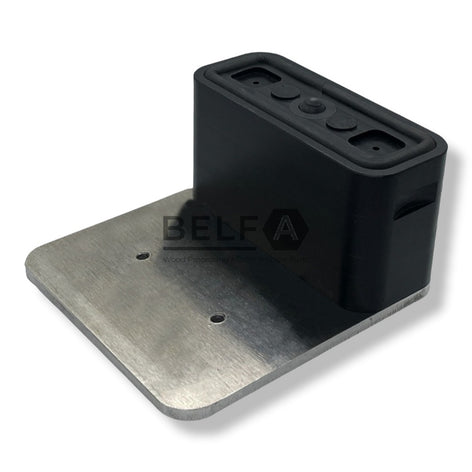

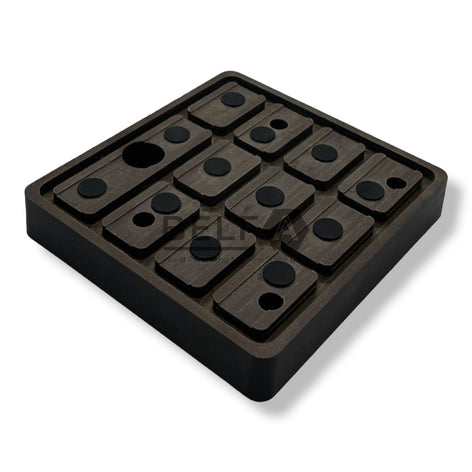

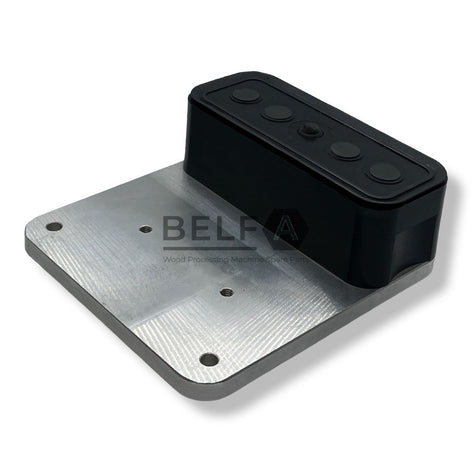

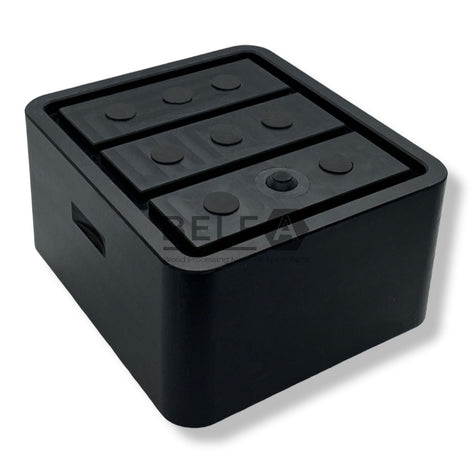

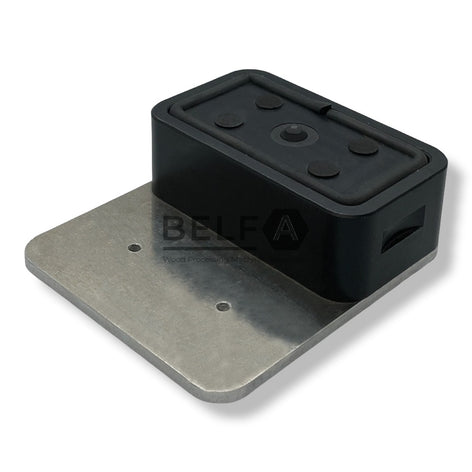

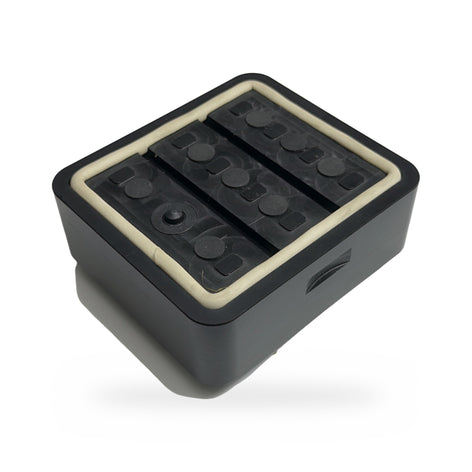

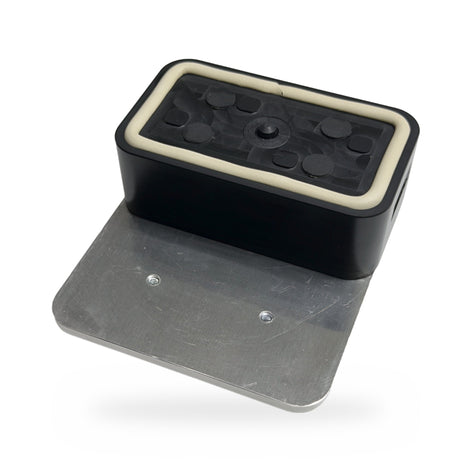

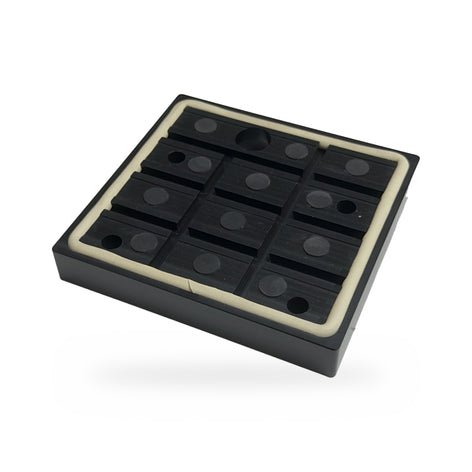

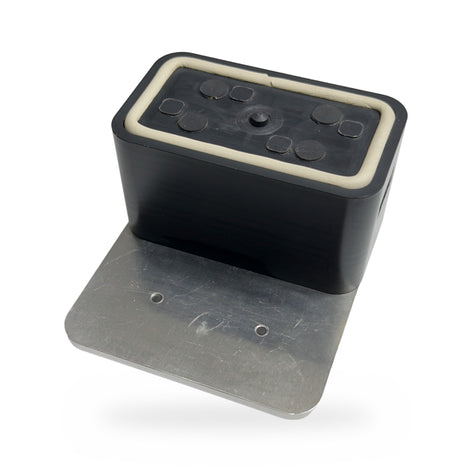

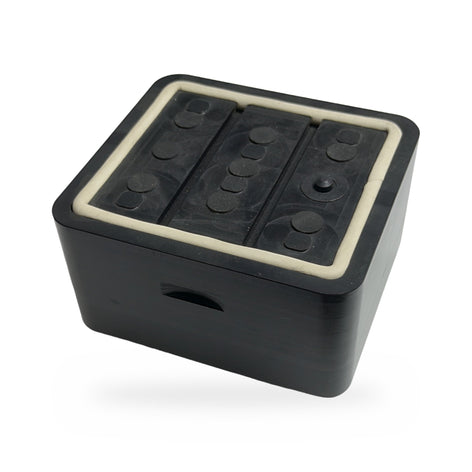

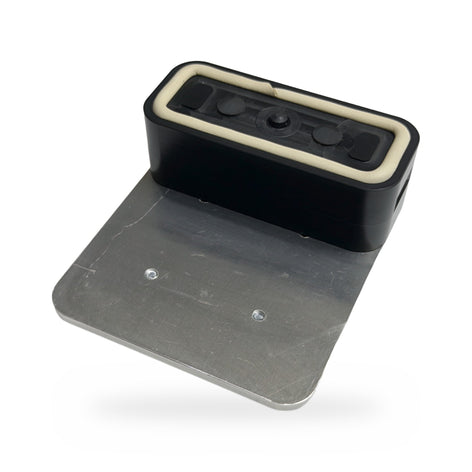

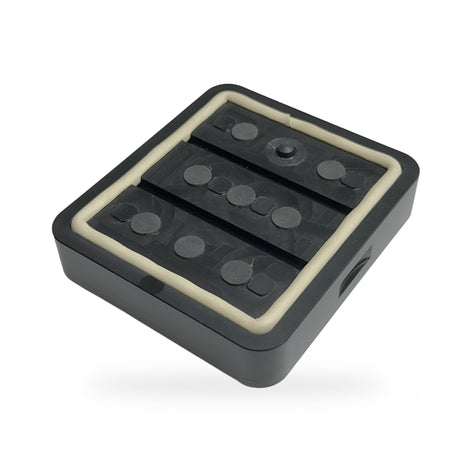

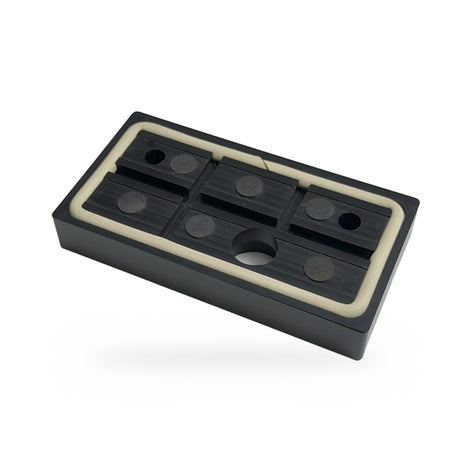

Ürün listesinde 29 mm ve 74 mm olarak adlandırılmış fincanlar ile 24×150×160 mm gibi daha büyük ölçü dizileri, fitilli fincanlar ve çeyrek, yarım ya da tam şekilli örnekler bulunabilir. Bu ölçü ve biçimler listelenen ürünleri birbirinden ayırmaya yardımcı olur; hangi yüzeyin hangi boyut olduğunu ürün fotoğrafı veya teknik ayrıntıdan kontrol edin. Fincan yüksekliği, taban bağlantısı, vakum ağzı ve fitil kanalı, nominal çap kadar önemli olabilir. Kısmi şekil tanımı, parçanın çevresel şeklini veya temas düzenini tarif edebilir; onu makinede hangi yöne ve hangi bölgede takacağınızı katalog çiziminden doğrulayın. Eski parçanın üstü, altı ve bağlandığı tabla ya da konsolun fotoğrafını çekin. Yıpranmış veya ezilmiş kenar gerçek konturu saklayabileceği için, sağlam benzer parça varsa ölçümde onu da karşılaştırın.

Fitil, conta ve süngerlerin sızdırmazlık rolü

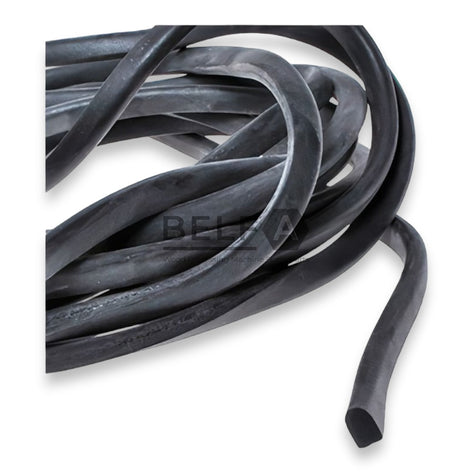

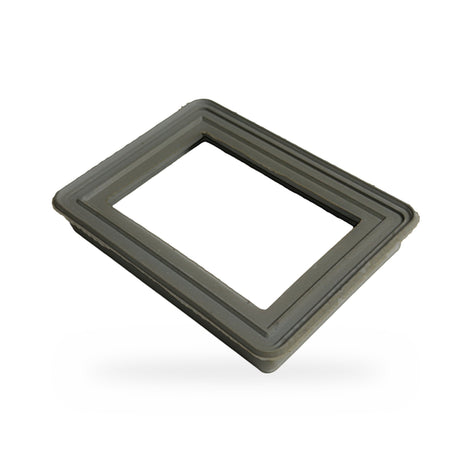

Vakum fitilleri, fincan üzerindeki contalar, alt yatak contaları ve vakum süngerleri farklı kesitlerle listelenebilir. “Çeyrek”, “yarım”, “tam”, “bombeli” veya “bombesiz” gibi kayıt terimleri çevre boyunca kapsanan bölgeyi, parçanın şeklini ya da ürün seçeneğini anlatabilir. Bunların makine katalog terminolojisiyle aynı anlama geldiğini varsaymayın; ürün görselini eski parça, conta kanalı ve katalog resmiyle eşleştirin. Çalışma sırasında tutma kaybı fark edilirse conta yüzeyinin temizliği ve oturuşu kontrol edilebilir, ancak vakum hattı, valfler, tabla yüzeyi, zon seçimi ve pompa sistemi de soruna katkıda bulunabilir. Yeni fitil seçerken kanal genişliği, kesit yüksekliği, köşe yarıçapı, ek biçimi, yapışma veya sabitleme yöntemi gibi ayrımları kaydedin. Sökülen fitil uzamış ya da sıkışmış olabilir; sadece eski çevre uzunluğu kesin referans sayılmaz.

Pedler, vakum süngerleri ve değiştirilebilir temas yüzeyleri

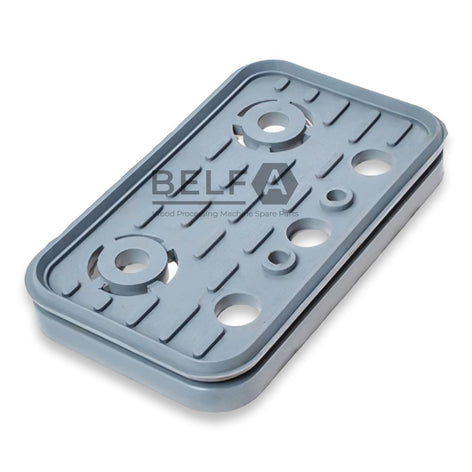

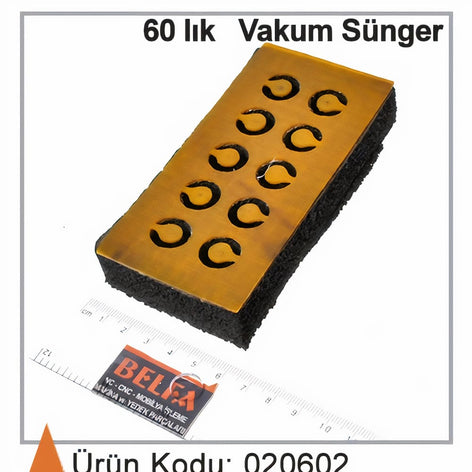

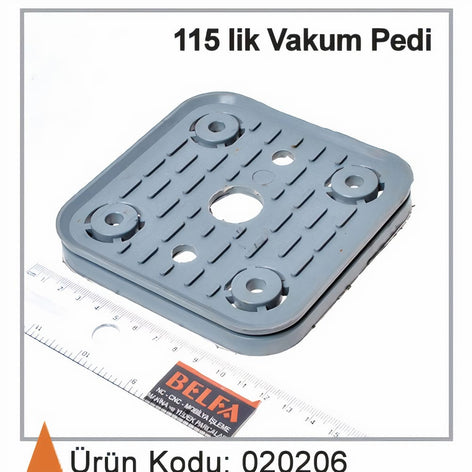

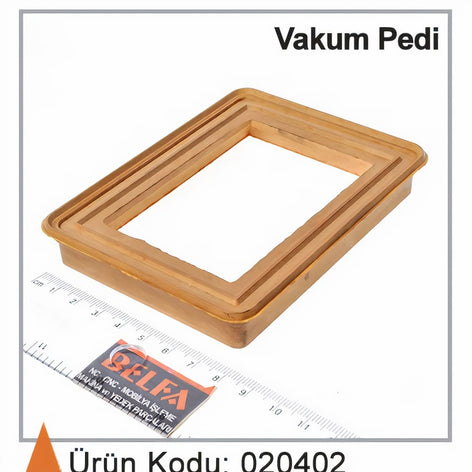

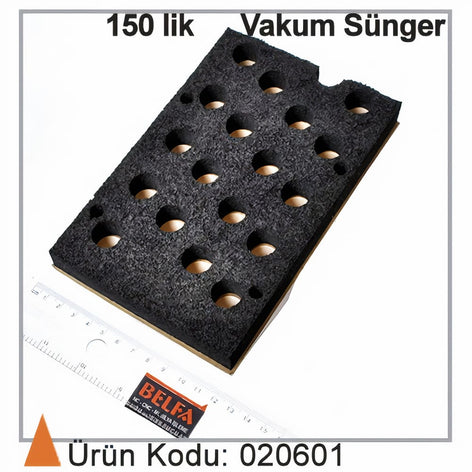

115'lik, 60'lık ve 115×80 mm gibi adlandırılmış ped veya sünger kayıtları, koleksiyondaki farklı yüzey seçeneklerini görünür kılar. Rakamın çap, en, boy veya kesit anlamında kullanıldığını ürün detayından teyit edin. Süngerin sıkışmış çalışma kalınlığı ile yeni parçanın nominal kalınlığı arasında fark olabilir; ayrıca tabla kanalı ya da taşıyıcı yuva temas yüzeyinin düz veya kavisli olmasını gerektirebilir. Pedin yalnızca üst görünüşünü değil, kenar ve alt bağlantı yüzeyini de karşılaştırın. Değiştirilebilir temas yüzeyinin rengi veya esnek görünümü tek başına malzeme standardını belirlemez. Birden fazla ped aynı konsol üzerinde farklı vakum bölgelerine takılıysa, hangi konum için sipariş verildiğini ve hangi parçanın sağlam kaldığını belirtin. Bu bilgiler montajdan sonra bakım ekibinin aynı yerleşimi sürdürmesini kolaylaştırır.

Bronz filtre ve hava-vakum akışı

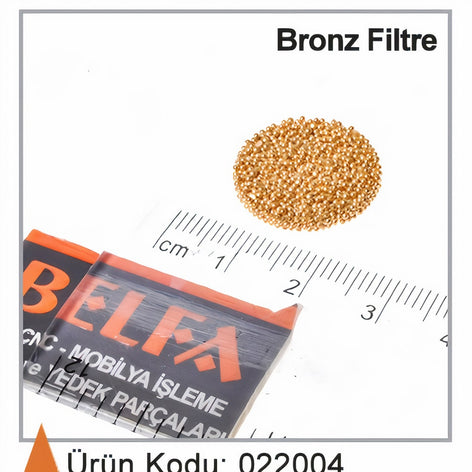

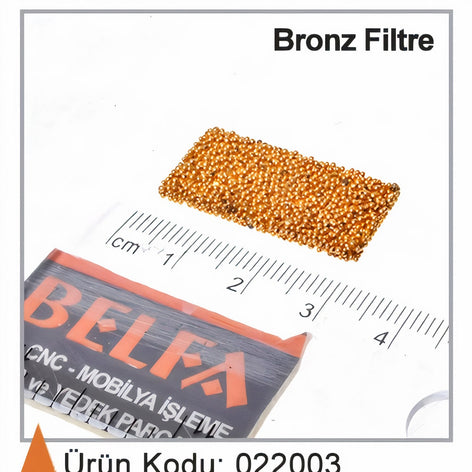

Biesse Rover adıyla listelenmiş bronz filtreler yuvarlak ve dikdörtgen biçimlerde bulunabilir. Önce gövde şekli ve dış ölçüleri, ardından filtre yuvasının derinliği, temas kenarı ve bağlantı yönü karşılaştırılmalıdır. Kirlilik veya tıkanma belirtisi varsa makinenin üretici bakım prosedürünü izleyin; filtreyi söküp basınçlı hava uygulamanın her malzeme ve sistem için doğru olduğu varsayılamaz. Vakum gücünde değişiklik, filtre dışında kaçak, yanlış zon valfi, hortum bağlantısı, yüzey sızdırmazlığı veya pompa gibi farklı kaynaklarla ilişkili olabilir. Bu koleksiyon filtresi tüm sistemi koruyan tek veya evrensel filtre gibi sunmaz; doğru görev, makine şemasındaki yerleşim ve parça kodundan anlaşılmalıdır. Ürün üzerindeki kodu ve takıldığı yuva görüntüsünü paylaşın. Filtre biçiminin benzerliği bağlantı ölçüsünün de eşleştiğini kanıtlamaz.

Derlin alt yatak ve takım tutucu çatalı

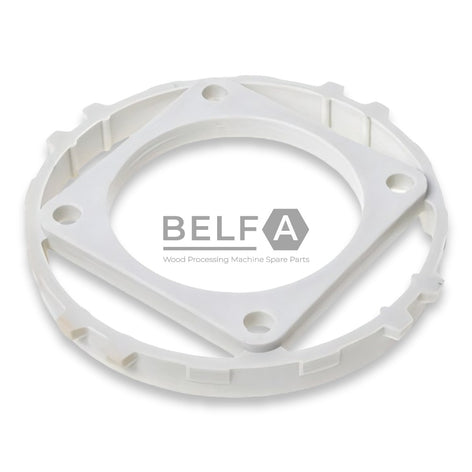

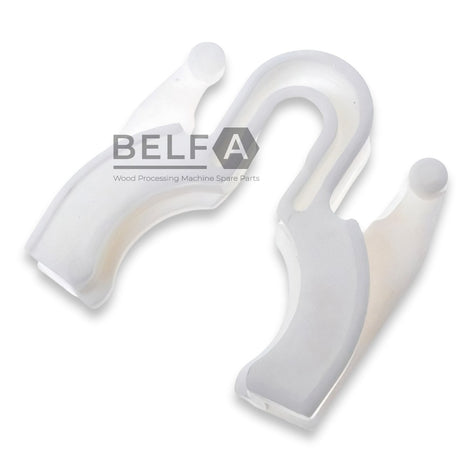

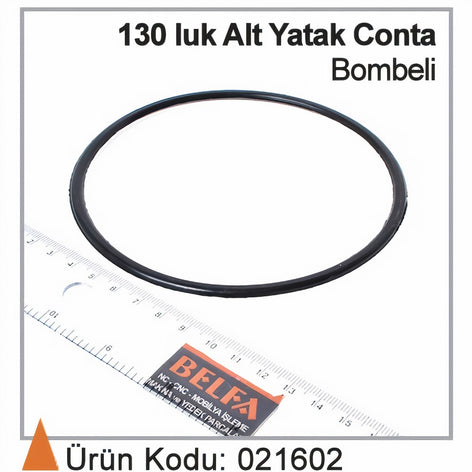

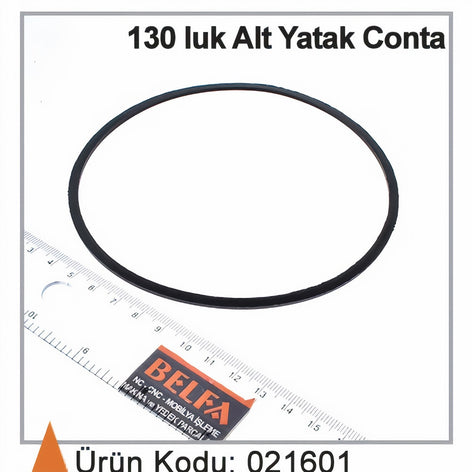

Derlin alt yatak ve alt yatak contası gibi ürünler vakum fincanı veya süngerle aynı işlevi görmez; makinenin ilgili destek ya da mekanik taşıyıcı grubunda yer alan ayrı ürünlerdir. Katalogdaki parça numarasını, yatak kalınlığını ve biçimini, bağlama deliklerini ve varsa kontur yönünü belirleyin. Eski parçadaki sürtünme izi bir konum hakkında fikir verebilir ancak aşınmanın kaynağını kendi başına teşhis etmez. Takım tutucu çatalı ise takım magazini veya park konumundaki tutma geometrisiyle ilgilidir. Çatal ağzı, takım tutucu çapı, iç açıklık, montaj delikleri ve magazindeki istasyon yönü kontrol edilmelidir. Bu ürünler, ölçü ve montaj bilgisi gözden geçirilmeden vakum grubundaki benzer başlıklı ürünlerle karıştırılmamalıdır. Takım değişiminde görülen bir hata için çatalın yanında magazin hizasını, takımı ve makine talimatlarını yetkili bakım personeli incelemelidir.

Doğru Rover modeli ve parça numarası

Rover model adını mümkün olduğunca eksiksiz kaydedin; model son eki, üretim yılı veya makinenin revizyonu parça kataloğunda farklı satırlara yol açabilir. Makine plakasındaki seri numarasını, eski parçanın üstündeki orijinal kodu ve katalog çizimindeki pozisyon numarasını birlikte saklayın. Vakum elemanlarında ürünün dış ölçülerini, yüksekliğini, tabanını, sızdırmazlık profilini ve bağlantı biçimini gösteren ölçü seti hazırlayın. Filtrede yuva ve gövde; yatakta kontur ve montaj noktaları; çatalda ağız ve sabitleme ölçüleri karşılaştırılır. Ürünün montaj yerinde çekilmiş geniş ve yakın plan fotoğraflarını aynı kayıt altında tutun. Makine üzerinde sonradan yapılan masa, konsol, pompa veya magazin değişikliklerini de bakım dosyasından kontrol edin; geçmişte uyarlanmış bir parça, üretim çıkışı konfigürasyonundan farklı bir bağlantı kullanıyor olabilir.

İlgili CNC koleksiyonları ve bilgi paylaşımı

Karşılaştırma için genel CNC parça koleksiyonu, SCM / Morbidelli CNC parçaları, Homag / Weeke CNC parçaları, IMA CNC parçaları ve Intermac CNC parçaları sayfalarını kullanabilirsiniz. Başka bir koleksiyondaki benzer vakum elemanı otomatik olarak Rover'a uygun hale gelmez; ürün kodu, taban ölçüsü ve katalog referansı karşılaştırılmalıdır. Bakım veya satın alma talebinde makinenin tam modelini, seri numarasını, ürün kodunu, gerekli miktarı ve arıza konumunu yazın. Ürün kodu silinmişse ölçekli fotoğraflar ve kumpas ölçülerini ekleyin. Seçim kesinleşmeden önce satın alma talebinde “uyumluluk teyidi bekleniyor” gibi bir durum işareti kullanılması, benzer görünen ürünün doğru parça gibi kayda geçmesini önler. Son montaj ve deneme prosedürünü makinenin üretici talimatlarına göre yürütün.

Vakum ünitesi kaydını tamamlayın

Rover vakum sistemiyle ilgili bir satın alma talebinde sadece fincan adını değil, fincanın bağlı olduğu konsol veya tabla modelini de yazın. 29 mm ve 74 mm olarak adlandırılan ürünlerde rakamın katalogda hangi çapı ifade ettiği, taban ve yükseklik ölçüsüyle birlikte doğrulanmalıdır. Fitilli fincan ile fitilsiz fincan, çeyrek veya yarım biçim ile tam biçim arasında sızdırmazlık yüzeyi farklı olabilir. Aynı konsolda kullanılan pozisyonların fotoğrafını ve çizimdeki konum numarasını eklemek, sağ-sol ya da kenar/orta pozisyon farkını ayırır. Yeni fincan arızalı parçanın yerine otursa bile tabla bağlantısı ve vakum kanalı tam eşleşmiyorsa iş parçası tutuşu etkilenebilir. Bu nedenle katalog parça kodu, konsol referansı ve ölçüleri aynı kayıtla tutun.

İlgili parça koleksiyonları

İlgili parçalar için şu koleksiyonlara da bakabilirsiniz: CNC Yedek Parçaları · Homag / Weeke CNC Yedek Parçaları · IMA CNC Yedek Parçaları. Parça kodunu ya da fotoğrafını paylaşın; makine modeli ve bağlantı bilgileriyle birlikte seçenekleri değerlendirelim.
