Homag / Brandt Kenar Bantlama Yedek Parçaları

Homag ve Brandt kenar bantlama parçaları

Bu koleksiyondaki ürünler baskı, taşıma, alt palet ve son işlem alanlarında kullanılan farklı parça türlerini içerir: baş-son kesme tekerleri, polisaj keçeleri, alt palet pabuçları, yan araba makaraları, radüs kazıyıcı, bant çekme rulosu, üst baskı tekeri ve tutkal seviye sensörleri. Ürün başlıklarında Homag, Brandt ve farklı makine adlarına göre tanımlanmış parçalar görülebilir. Koleksiyon, ilgili ürünleri bulmak için bir başlangıç noktasıdır; bütün Homag/Brandt serileri için uyumluluk listesi değildir. Ambition, KAL, KD, KDF, KTD veya EDGETEQ gibi ailelerde dahi makinenin seri numarası, ünite tipi, opsiyon ve üretim revizyonu parçanın değişmesine yol açabilir. Ürünün kendi ölçü ve kodunu makine parça kataloğuyla eşleştirmeden sadece marka adına göre seçim yapmayın.

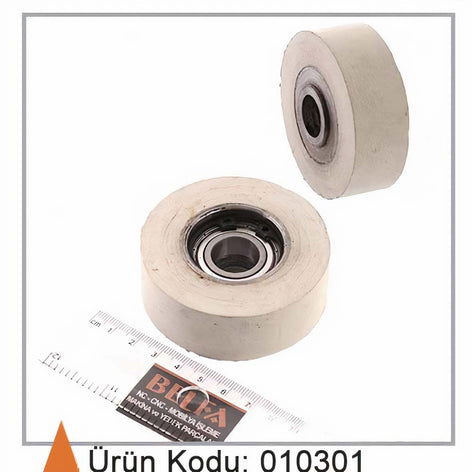

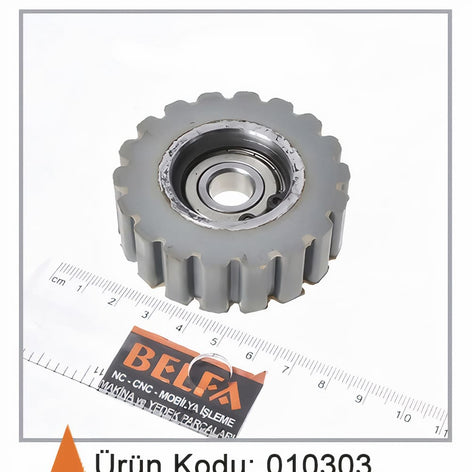

Üst baskı tekeri ve yan araba makarası

Üst baskı tekeri panelin hareketi sırasında kontrollü temas sağlayan bileşenlerden biridir. Listede metal burçlu ve rulmanlı seçenekler ile farklı çap ve genişliklerde tekerler yer alabilir. Dış çap, toplam genişlik, mil deliği, rulman iç çapı, göbek malzemesi ve montaj biçimini ölçün. Yan araba makaralarında dış çap kadar makaranın en ölçüsü, yan boşluğu ve mil üzerinde dönme tipi önemlidir. 27×26×3 mm veya 28×25×4 mm gibi ölçüler geçen ürün adları katalog ayrımı sağlar; fakat ölçülerin yönünü ve toleransını teknik sayfada doğrulayın. Tekerin çatlaması, düzleşmesi veya serbest dönememesi görülebilir; panel üzerindeki izin nedeni farklı istasyon ayarı veya gerginlik de olabilir. Sökmeden önce mil, bağlantı ve makine üzerindeki montaj yerini birlikte fotoğraflayın.

Alt palet pabuçları, bloklar ve taşıyıcı vakumlar

Alt palet pabucu veya takozu, taşıma zinciri ya da destek düzenindeki konumuna ve bağlantısına göre seçilir. Koleksiyon listesinde Brandt ve Homag ölçülü pabuçların yanında Turanlar, Nanxing, OTT, IMA, Holzher Sprint, SCM Olimpic ve Biesse Akron gibi etiketler taşıyan taşıyıcı vakum ürünleri de bulunur. Başka marka adı içeren bu kayıtların aynı Homag/Brandt makineye uyduğu anlamına gelmediğini özellikle kontrol edin. Takozda uzunluk, genişlik, yükseklik, vida aralığı, delik tipi ve yüzeyin düz ya da kavisli oluşu belirleyicidir. Taşıyıcı vakumda taban, vakum kanalı, port yeri, bağlantı aralığı ve taşıyıcı geometrisi ayrıca değerlendirilir. Aşınmış bir parçanın formu değişebileceği için, ölçüyü sağlam eş parçayla veya makine çizimiyle karşılaştırın. Hangi zincir sırası ya da vakum taşıyıcısında kullanıldığını konum bilgisiyle yazın.

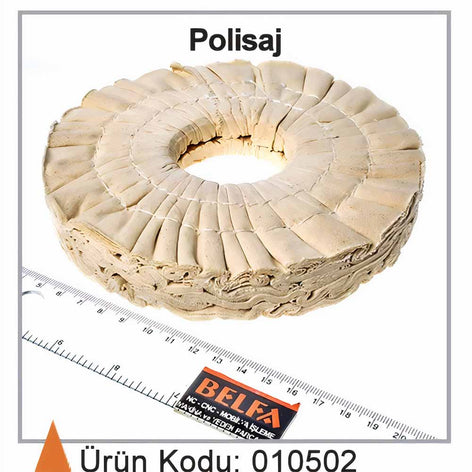

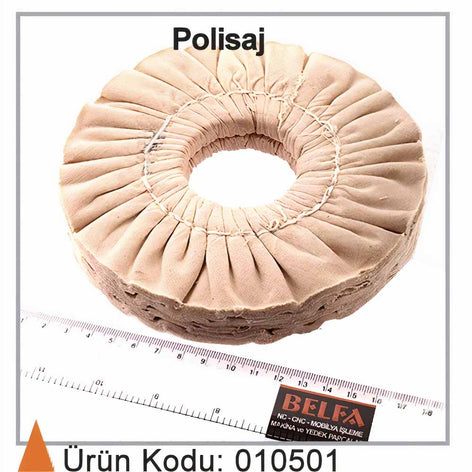

Baş-son kesme, kazıma ve polisaj

Baş-son kesme tekeri, radüs kazıyıcı ve polisaj keçesi farklı istasyonlara ait parça gruplarıdır. Çapak, kenar izi veya parlaklık değişimi gibi ürün kalitesi işaretleri hangi istasyondan çıktığı belirlenerek incelenmelidir; bu belirtiler tek başına arızalı parçayı göstermez. Ürün adında teker, kazıma veya keçe yazması, montaj tipi ve çalışma yüzeyi konusunda yeterli bilgi olmayabilir. Baş-son tekerde dış biçim, kalınlık, delik, taşıyıcı ve montaj yönü; kazıyıcıda profil, kesit, tutucu ve çalışma yönü; polisaj keçesinde dış kontur ve mile veya tutucuya bağlanma biçimi kontrol edilmelidir. “Homag Radus” veya Biesse Stream gibi ürün referansları katalog tanımını gösterir; mevcut makinenin aynı üniteye sahip olduğu doğrulanmadan uyum varsayımı oluşturmayın.

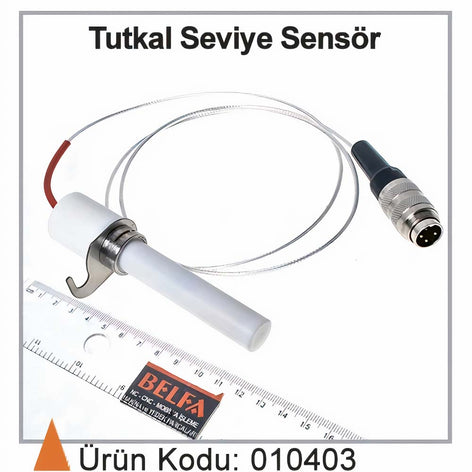

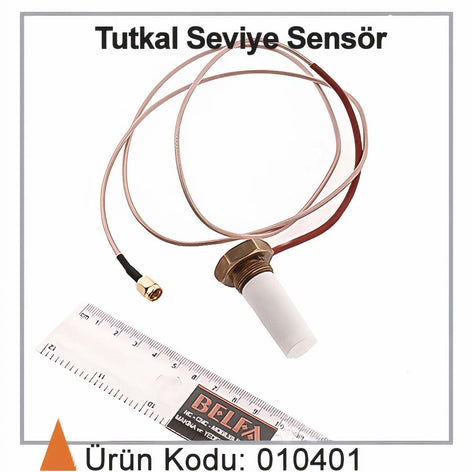

Tutkal seviye sensörü ve bant çekme rulosu

Koleksiyonda Homag veya Brandt adlarıyla listelenen tutkal seviye sensörleri ve bant çekme rulosu gibi ürünler de bulunur. Sensörde gövde boyu, algılama ucu, bağlantı dişi, konnektör, kablo, elektrik beslemesi ve kontrol sistemiyle ilgili işaretleri ürün etiketinden okuyun. 12'lik gibi ürün adına eklenen ifade yalnızca o liste başlığındaki tanımı anlatabilir; sensörün bağlantı veya elektriksel özelliklerini tek başına tanımlamaz. Sıcak tutkal tankı ya da makine gövdesi yakınında çalışırken elektrik ve sıcak yüzey izolasyonu tesis prosedürüne göre yapılmalıdır. Bant çekme rulosunda çevre, göbek, yüzey biçimi, mil ve çekiş yönünü karşılaştırın. Kayma veya düzensiz ilerleme rulo aşınması dışında ayar, kirlilik veya baskı kuvvetiyle ilişkili olabilir; arıza teşhisini yetkili bakım ekibi yapmalıdır.

Makine modelini, revizyonu ve parça numarasını kaydedin

Tip plakasındaki tam model adını, seri numarasını, üretim yılını ve varsa kenar yuvarlama, tutkal ünitesi veya besleme gibi donanım seçeneklerini not edin. Aynı makine ailesindeki farklı revizyonlar rulman, delik aralığı veya sensör bağlantısı gibi ayrıntıları değiştirebilir. Eski parçanın OEM veya tedarikçi kodunu noktalama ve son ekleriyle birlikte yazın. Kod yoksa, kumpasla ölçülen dış çap, gövde genişliği, delik, kalınlık ve montaj mesafelerini hangi eksenlerde ölçtüğünüzü açıklayın. Makinenin parça kataloğunda istasyon adı ve çizim pozisyonu varsa iliştirin. Fotoğraflarda ürünün iki yüzü, çevresindeki parça, montaj yeri ve makine etiketi görünmelidir. Alt palet veya taşıyıcı vakum gibi seri halinde takılan parçalarda sıra numarası ve adet bilgisini de ekleyin.

İlgili kenar bantlama sayfaları

Geniş ürün araması için [kenar bantlama yedek parça koleksiyonuna](/collections/kenar-bantlama-parca), [Biesse Akron](/collections/biesse-akron-kenar-bantlama-yedek-parca), [SCM Olimpic](/collections/scm-olimpic-kenar-bantlama-yedek-parca), [Holzher Sprint](/collections/holzher-sprint-kenar-bantlama-yedek-parca) ve [Edgetech](/collections/edgetech-kenar-bantlama-yedek-parca) parçalarına göz atın. Sayfalar parça türleri arasında gezinmeye yarar; farklı koleksiyonda aynı başlığa sahip bir ürün, Homag veya Brandt makinenize uymayabilir. Ürün kodu, ölçü ve montaj yüzeyi eşleşmesine öncelik verin. Sipariş notunda marka ve tam model, seri numarası, istasyon pozisyonu, eski parça kodu ve gerekli miktar yer almalıdır. Bir çapraz referans net değilse ürün adıyla uyumlu olduğunu varsaymayın; teknik teyit için eksik kalan ölçü veya fotoğrafı belirtin.

Homag ve Brandt revizyonlarını birbirinden ayırın

Homag ve Brandt ürün başlıklarında Ambition, KAL, KD/KDF/KTD ve EDGETEQ gibi seri veya aile isimleri görülebilir. Bu geniş adlandırmalar, her modelde aynı baskı tekeri, zincir pabucu veya sensörün kullanıldığını göstermediğinden parça numarasını tam makine seri aralığına göre arayın. Örneğin 70×25×17 mm tekeri ölçerken göbek burcu ve rulman yapısını; 28×25×4 mm yan makarada mil boşluğunu ve dışarıda kalan omzu; üst palet pabuçlarında vida/delik düzenini belgeleyin. Tutkal seviye sensöründe gövde çapı kadar elektrik konnektörü ve tank içindeki uzunluk önemlidir. Taşıyıcı vakum ürünlerinin diğer makine markalarını anması, mağaza kategorisinin makineye özgü doğrulama aracı olmadığını gösterir. Satın alma ekibinin isteği bu farklılıkları içeren tam teknik kimlikle iletmesi gerekir.

Alt takım ve istasyon konumunu siparişe ekleyin

Homag/Brandt makine çiziminde alt palet, yan araba, baskı rulosu ve tutkal algılama sistemi farklı alt gruplarda yer alır. Sipariş talebinde yalnızca parçanın adı değil, istasyon numarası veya patlatılmış görünüşteki pozisyonu bulunmalıdır. Özellikle taşıyıcı vakum kayıtlarında farklı makine markalarının geçmesi, isim üzerinden hangi alt grubun kullanılacağını belirlemeyi zorlaştırır. Çizim pozisyonu yoksa mevcut montajın genel fotoğrafı, sökülen parçanın kod etiketi ve bağlantının yakın planı birlikte iletilmelidir. Tekrarlı zincir pabuçlarında hangi sıranın hangi adetinde değişim yapılacağını yazın. Bu veri, doğru parça ailesi seçildikten sonra aynı ürünün doğru konum ve miktarda tedarik edilmesini sağlar.

Seri halinde takılan pabuç ve makaraları sayın

Alt palet pabuçları veya yan araba makaraları makine üzerinde birden fazla pozisyonda bulunabilir; gereken adedi tek bir aşınma fotoğrafından çıkarmayın. Hangi sıra, istasyon veya yönün değişeceğini bakım çiziminde işaretleyin. Siparişten gelen parçalar montaj öncesinde ölçü, rulman/burç, delik ve malzeme ayrımı yönünden eski sağlam parçayla karşılaştırılabilir. Tekrarlı ürünler için seri numarası ve doğrulama tarihiyle envanter kartı açmak, benzer Homag/Brandt modellerinde yanlışlıkla aynı parçanın kullanıldığını varsaymayı önler. Taşıyıcı vakum veya başka marka sensör başlıklarında bu çapraz not özellikle önemlidir.
