Homag / Holzma Ebatlama Yedek Parçaları

Homag / Holzma ebatlama parçaları için ürün kapsamı

Bu koleksiyonda hava tabla bilyaları, üst baskı kayışları ve süngerleri, gripper tutucular ve Holzma sıyırıcı gibi panel ebatlama testere gruplarında yer alabilen parçalar listelenir. Kayış ürün adlarında 10×10 mm ve 20×10 mm kesit ölçüleri görülebilir. Ürün listesi, tüm Homag veya Holzma testere modellerinin eksiksiz yedek parça kataloğu değildir. Her makinede tabla, taşıma düzeni, baskı sistemi, tutucu biçimi ve opsiyonlar farklılaşabilir; üretim yılı veya revizyon da parça ölçüsünü değiştirebilir. Parça seçimine makine tip plakası, mevcut ürün kodu, montaj pozisyonu ve ürün sayfasındaki ebatları birlikte inceleyerek başlayın. İsimde Homag ya da Holzma olması tek başına uyumluluğu doğrulamaz.

Hava tabla bilyası ve destek yüzeyi

Hava tabla bilyası levha ile tabla arasındaki temas noktasında kullanılan bir destek bileşenidir. Bu parça serbestçe dönmeli veya yuvasında doğru oturmalıdır; ancak koleksiyon başlığı ürünün hava akış prensibini ya da tüm tablalarla ortak ölçü standardını ifade etmez. Bilyanın dış çapını, tabla kesitini, gövde yuvasını, flanşı, çıkıntı yüksekliğini ve varsa sabitleme özelliğini ölçün. Üstten görünen bilya çapı, tabla altındaki gövde genişliği ile aynı ölçü değildir. Levhanın hareketinde zorlanma, çizilme veya yük farkı görüyorsanız, bilyanın yanı sıra hava besleme, yüzey temizliği ve çevresindeki yuvaları da bakım ekibine gösterin. Parça listesinde Homag referansı olsa bile makinenizin gerçek tabla çizimiyle karşılaştırın. Fotoğrafta bilya ve tabla üst yüzeyini, sökülmüş gövdeyi ve ölçeği aynı kayıt altında bulundurun.

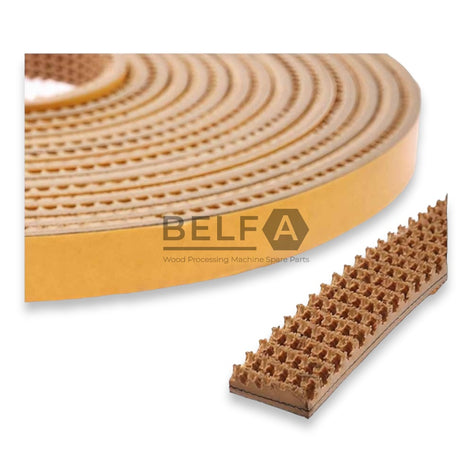

Üst baskı kayışları: 10×10 ve 20×10

Listede geçen 10×10 mm ve 20×10 mm üst baskı kayışları, farklı kesitlerde ürünlerdir. Kayışın en ve kalınlığı, kanalın profili, sonsuz halka uzunluğu, ek veya birleştirme noktası, dış yüzey ve gergi mekanizması birbiriyle uyumlu olmalıdır. Ürün adına yazılmış ölçülerin milimetre cinsinden kesiti anlattığını ürün sayfasından doğrulayın; yedek parça kataloğu tam çevre uzunluğunu ayrıca verebilir. Mevcut kayışı keserek söktüyseniz, eski uzunluk referansı kaybolmuş olabilir. Makinede takılıyken çevrimi ölçün veya üretici çizimindeki parça numarasını bulun. Kayışın çalışma yönü, baskı ayağının genişliği ve panelin tutulduğu alan hakkında fotoğraf çekin. Aynı makine ailesinde farklı baskı üniteleri veya işlevsel opsiyonlar bulunabileceğinden, “10×10” veya “20×10” tek başına satın alma kararı için yeterli değildir.

Üst baskı süngeri ve panel tutma

Üst baskı süngeri kayıştan farklı bir malzeme ve montaj parçası olabilir. Ürünün kalınlığı, genişliği, kesit şekli, hücre yapısı ve bağlandığı destek kanalı ürün sayfasında kontrol edilmelidir. Eski sünger kullanımla sıkışıp ilk kalınlığını kaybedebilir; yalnızca söküldükten sonraki ölçüyü yeni parça referansı olarak kullanmayın. Paneldeki baskı izinin eşit olmaması, sünger deformasyonu yanında baskı ayarı, tabla pozisyonu, taşıma ve malzeme kalınlığı ile de ilişkili olabilir. Makine üzerindeki sağ ve sol baskı noktalarını ayrı ayrı fotoğraflayın. Değişim adedi belirlenirken tesisin bakım prosedürünü ve üretici tavsiyesini esas alın; benzer görünen süngerleri ürün standardı doğrulanmadan farklı makine ünitelerinde kullanmayın. Satın alma talebinde “üst baskı süngeri” yanında ünite numarasını ekleyin.

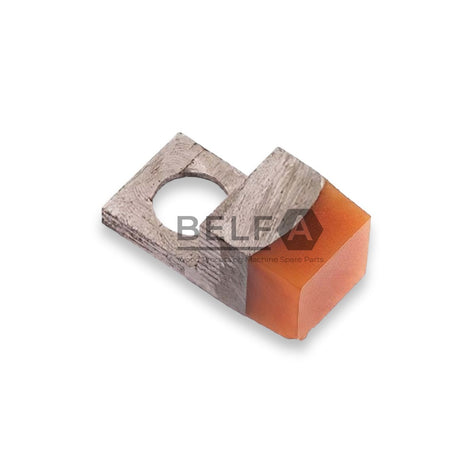

Holzma gripper ve sıyırıcı

Gripper, panelin işleme çevriminde tutulması veya aktarılmasıyla ilişkili mekanik bir kavrayıcıdır. Koleksiyonda Holzma ve delikli Holzma gripper olarak adlandırılmış seçenekler görülebilir. Açıklık, kavrama yüzeyi, delik dizilimi, gövde yüksekliği, panelle temas yönü ve taşıyıcı bağlantısı modelden modele değişebilir. Eski tutucunun sadece ağız genişliğini değil, sabitleme ölçülerini ve takıldığı eksen veya arabayı da kaydedin. Sıyırıcı ürününde profil, kesit, uç formu, tutucu ve çalışma yönü karşılaştırılmalıdır. Sıyırıcının kenar işleme veya tabla temizliğinde görevi ürün referansıyla ve makine kataloğuyla teyit edilmelidir. Aşınmış gripper veya sıyırıcıdan alınan ölçüler orijinal konturu göstermeyebilir; sağlam eş parça ya da makine çizimi daha iyi başlangıçtır. Tutucu veya sıyırıcıyı çalışır makine üzerinde kontrol etmeyin; güvenli bakım prosedürünü uygulayın.

Homag Holzma model ve katalog numarası

Makinenin tam model adını ve seri numarasını etiketinden kopyalayın; “Holzma ebatlama” geniş bir aile tanımıdır ve testere tabla seçeneklerini belirlemez. Üretim yılı, makine uzunluğu, panel taşıma biçimi, baskı kirişi veya arka yükleme seçenekleri parça katalog revizyonunu bulmaya yardımcı olabilir. Eski ürün üzerindeki OEM ya da tedarikçi kodunu eksiksiz aktarın. Kayışta kesit ve çevrim, bilyada çap ve yuva, süngerde kesit ve kanal, gripperda ağız ve delikler, sıyırıcıda profil ve tutucu bağlantısını ayrı ölçü alanları olarak kaydedin. Katalog çizimindeki montaj grubu ve pozisyon numarası, ürün ismiyle eşleşiyorsa güçlü bir doğrulama parçasıdır. Fotoğrafları makinenin geniş açısı, montaj yeri ve ürünün farklı yüzleri olarak düzenleyin. Mevcut sistemde sonradan yapılmış mekanik değişiklik varsa ayrıca belirtin.

Kesim akışındaki belirtiyi kaydetme

Panelin tablaya zor hareket etmesi, tutucuda kayması, baskı izi veya sıyırıcı bölgesinde birikme gibi gözlemleri makinenin hangi işleminde fark ettiğinizi yazın. Bunların her biri farklı bileşenlerle ilişkili olabilir; yalnızca bir ürün ailesine bakarak neden belirlenemez. Hava tabla yüzeyi, bilya yuvası, kayış gerginliği, sünger kanalı ve gripper konumu üretici talimatına göre kontrol edilmelidir. Arıza kaydında panel malzemesi, kalınlığı, hareket yönü, aktif pozisyon ve makine alarmını korumak bakım ekibine bağlam sağlar. Yanlış ölçülü bir yedek, makine ayarına müdahale etmeden önce parça seçim hatası yaratabilir; kod ve pozisyonu ayrıca doğrulayın. İşletme ve satın alma ekipleri aynı referansı kullanabilsin diye değişen parça ve test sonucu bakım dosyasında birlikte tutulmalıdır.

İlgili ebatlama koleksiyonları

Benzer ebatlama ürünleri için [genel panel ebatlama parçaları](/collections/panel-ebatlama), [Biesse Selco ebatlama parçaları](/collections/biesse-selco-ebatlama-yedek-parca) ve [SCM Gabbiani ebatlama parçaları](/collections/scm-gabbiani-ebatlama-yedek-parca) sayfalarını inceleyin. Bu sayfalar karşılaştırmayı kolaylaştırır ama aynı kayış veya bilyanın Homag / Holzma makinenize uyduğunu kanıtlamaz. Parça referansını makinenin modeline, seri numarasına ve katalog çizimine göre teyit edin. Teklif talebinde gerekli miktarı, istasyon pozisyonunu, ölçüleri, ürün kodunu ve doğrulanmamış bilgiyi ayrı ayrı yazın. Katalogda alternatif numara verilmişse revizyonu da ekleyin. Ürün takılmadan önce mevcut ve yeni parçayı yan yana kontrol edin; montaj, bakım ve güvenli test prosedürlerini üretici talimatlarıyla uygulayın.

Ebatlama makinesindeki montaj grubunu belirleyin

Hava tabla desteği, üst baskı ve gripper ürünleri aynı panel ebatlama makinesinde farklı alt sistemlere bağlıdır. Ürün istemeden önce parçanın operatör tarafı, tabla sırası, baskı kirişi veya tutucu taşıyıcısında olup olmadığını katalog çiziminden bulun. 10×10 mm ve 20×10 mm kayışların kesitleri yakın isimle listelenir; hangi makine serisi için çevrim uzunluğunun geçerli olduğu ayrıca kontrol edilmelidir. Holzma gripperin delikli varyantı ile deliksiz gripperi ayırmak için delik merkezi ve toplam gövde yüksekliğini ölçün. Sıyırıcıda ise sadece çalışma kenarı değil, tutucu tabanı ve yön de önemlidir. İş emrinde panel akış yönüyle makinedeki parça pozisyonunu beraber kaydetmek aynı adla listelenen ürünleri birbiriyle karıştırmayı önler.

Basınç ve taşıma parçasını yanlış aileye atamayın

Gripper, sünger veya kayıştan farklı olarak hava tabla bilyası, panel hareketini destekleyen masa grubunda bulunur. Arıza kaydında bilya ve yuva konumunu, panel yüzeyindeki izleri ve operatörün hareketi nasıl fark ettiğini ayrı alanlarda yazın. Üst baskı kayışı ise gergi ve baskı grubunun çizimine bağlanmalıdır. Parça değişimi gerekmeden önce tesis bakım prosedürünün öngördüğü kontrolü yapın; ürün türü belirtiyi açıklayan kesin bir teşhis değildir. Homag veya Holzma yedek kataloğunda geçerli seri aralığı ve alternatif numara görülüyorsa bu referansı talebe ekleyin. Parçanın aynı model ailesinde başka çalışma genişliğine ait varyantını seçmediğinizi kod ve çizimle kontrol edin.
