Biesse Selco Ebatlama Yedek Parçaları

Biesse Selco panel ebatlama parçaları

Bu koleksiyon Biesse Selco ebatlama makineleriyle ilişkilendirilmiş hava tabla bilyası, üst baskı kayışı, üst baskı süngeri ve gripper gibi ürünler içerir. Canlı listede 10×10 mm ve 20×10 mm olarak adlandırılmış kayışlar, genel gripper kaydı ve Selco referanslı tutucu örnekleri bulunabilir. Koleksiyon makinenin tüm yedek parça gruplarını kapsayan bir teknik katalog değildir; her model ve üretim konfigürasyonunda farklı masa, baskı sistemi, tutucu ve taşıma seçeneği olabilir. Ürün başlığında “Selco” yazması da belirli makineniz için uyumluluk kanıtı sayılmaz. Tam modeli, seri numarasını, mevcut parça kodunu ve montaj pozisyonunu, listedeki ölçü ve ürün görseliyle kıyaslayın. Aşağıdaki başlıklar hangi bilgiyi toplamanız gerektiğini açıklar.

Selco hava tabla bilyası

Hava tabla bilyası levhanın destek yüzeyinde hareket ederken temas noktası sağlar. Bilyanın görünen çapı, alt gövde yuvası ve tabla kalınlığı birbiriyle uyumlu olmalıdır. Parçanın serbest dönmesi, flanşın tabla yüzeyine oturması, çıkıntı miktarı ve montaj klipsi veya sabitleme biçimi ölçülmelidir. Ürün sayfasında yalnız “hava tabla bilyası” denmişse, fotoğraf ve parça kodu makinenin çizimiyle karşılaştırma için önem kazanır. Levhanın üzerinde dairesel iz, sürtünme veya taşıma zorluğu bulunması sadece bilya arızasını göstermez; hava yüzeyi, bilya yuvası, kir veya levha altındaki destek durumu da incelenmelidir. Aynı tabloda kullanılan yedek bilyalar farklı yükseklikte veya malzemede olmamalıdır; makine üreticisinin tasarımını ve bakım talimatını izleyin. Sökülen bilyanın yüzeyini, gövdesini ve yuvasını birlikte fotoğraflayın.

Üst baskı kayışlarının kesiti

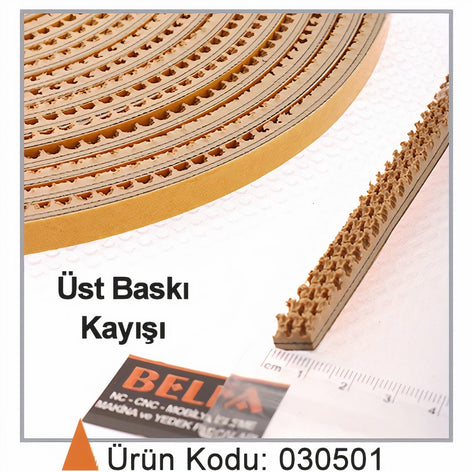

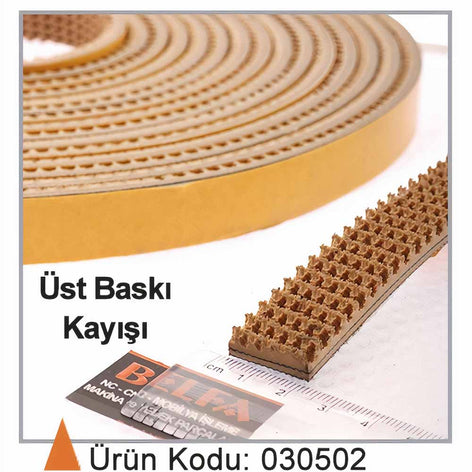

Selco ebatlama listesinde 10×10 mm ve 20×10 mm üst baskı kayışı isimleri bulunabilir. Ürün ölçüsü kesiti işaret etse de çevrim uzunluğu, ek noktası, malzeme ve baskı kanalının ölçüsünü ayrıca kontrol edin. Makine üzerindeki gergi aralığı, kasnak veya baskı elemanının genişliği, kayışın yüzey yönü ve panelle temas alanı eşleşmelidir. Eski kayış makineden kesilerek çıkarıldıysa çevrim uzunluğu tahmin edilmemeli; üretici kodu, katalog çizimi veya kurulu halde ölçüm kullanılmalıdır. Farklı model aileleri aynı 10×10 ya da 20×10 kesiti kullansa bile uzunluk veya bağlantı şekli değişebilir. Kayışın hangi baskı noktasında yer aldığını, gerginliğini nasıl ayarladığınızı ve aşınmanın nerede oluştuğunu bakım notuna ekleyin. Yüzey aşınmasının makine üzerindeki panel etkisini belirlemek için yetkili bakım ekibi bütün baskı grubunu incelemelidir.

Üst baskı süngeri ve temas izi

Üst baskı süngeri, kayıştan farklı destek ve temas özelliklerine sahip olabilir. Listede ürün başlığı genel olsa bile dış ölçü, kalınlık, kesit, bağlantı ve montaj kanalını belirleyin. Eski süngerin sıkışması veya yırtılması, orijinal ölçüyle elde kalan ölçü arasında fark yaratır. Bu nedenle hem sağlam eş parçayı hem de makine kataloğunu kullanarak karşılaştırma yapın. Panel yüzeyindeki basınç izi, panelin makine içinde kayması ya da tutucunun paneli yakalayamaması; süngerle ilişkili olabilir ama ayar, panel ölçüsü, baskı ünitesi ve gripper geometrisi de kontrol edilmelidir. Bakım öncesi ve sonrası fotoğrafla aynı bölgeyi karşılaştırın. Sünger malzemesi, destek kanalı veya birleştirme biçimi bilinmiyorsa ürün adından çıkarım yapmayın; ürün kayıt detaylarını ve makine dokümanını isteyin.

Gripper: kavrama ölçüsü ve pozisyon

Gripper, testere veya panel taşıma çevriminde levhayı kavrayan ve konumlayan bir parçadır. Biesse Selco koleksiyonunda genel gripper tanımı ve Selco ismini taşıyan gripper seçenekleri bulunabilir; bunların çene geometrisi ve montajı ürün bazında kontrol edilmelidir. Kavrama açıklığını, çenenin paneli tuttuğu yüzeyi, taban genişliğini, toplam yüksekliği, bağlantı deliklerini ve makinedeki pozisyonu ölçün. Gripperın panel kenarından tutma yönü, sol-sağ konumu ve eksen veya araba bağlantısı yanlış eşleşmeyi belirlemede önemlidir. Eski çenede aşınma, kırık, bükülme veya delik ovalleşmesi olup olmadığını fotoğraflayın. Katalog çizimindeki takım veya gripper numarasıyla ürün kodu eşleşiyorsa bunu satın alma talebinde belirtin. Gripper bir güvenlik ve hareket sisteminde bulunduğundan montaj ve deneme, makine prosedürlerine uygun yetkili kişilerce yapılmalıdır.

Model ve yedek parça çizimi üzerinden eşleştirme

Makine plakasından Selco model adını, seri numarasını ve üretim yılını eksiksiz yazın. Kesim uzunluğu, masa düzeni, arka yükleme, baskı kirişi ya da başka seçenekler aynı model ailesindeki parçaları etkileyebilir. Eski parçada üretici veya yedek parça numarası okunuyorsa sıfırlar ve harf son ekleri dâhil kaydedin. Katalogdaki montaj resmi, grup başlığı, çizim pozisyonu ve revizyon notunu ekleyin. Bilya için üst çap, gövde, tabla yuvası ve çıkıntı; kayış için kesit, çevrim ve kanal; sünger için kalınlık ve destek geometrisi; gripper için açıklık ve montaj deliklerini ölçün. Bu bilgiler olmadan sadece makine markasıyla seçilen ürün liste içindeki yanlış varyant olabilir. Fotoğraflarda makine etiketini, mevcut parçayı ve makinede bulunduğu yeri gösterin.

Bakım ekibi için belirti ve ölçüm kaydı

Taşıma sırasında panel zorlanması, tutucu pozisyon hatası veya kesim sırasında baskı izi gibi bulguları hangi panel, program, ölçü ve çalışma aşamasında görüldüğüyle birlikte not edin. Hava tabla bilyası, kayış, sünger ve gripper aynı sistemi desteklese de birbirinin yerine geçen parçalar değildir. Bir bileşenin arızalı olduğunu belirtilerden tek başına çıkarmak yerine, makine bakım kitapçığının belirttiği kontrol adımlarını izleyin. Parça değişiminden önce eski kodu ve ölçüleri, sonrasında yeni kodu ve deneme koşullarını iş emrinde tutun. Yetkili bakım personeli ekipmanın enerjisini izole etmeli, hareketli bileşenlerin durmasını sağlamalı ve test güvenliğini değerlendirmelidir. Koleksiyon açıklaması bir işletme prosedürü veya üretici ayar tablosu değildir.

Diğer panel ebatlama koleksiyonları

Ürün gruplarını karşılaştırmak için [genel panel ebatlama parçaları](/collections/panel-ebatlama), [Homag / Holzma ebatlama parçaları](/collections/homag-holzma-ebatlama-yedek-parca) ve [SCM Gabbiani ebatlama parçaları](/collections/scm-gabbiani-ebatlama-yedek-parca) sayfalarına geçin. Bu bağlantılar benzer bilya, baskı veya gripper tanımlarını görmenizi sağlar; farklı makine markası veya aynı ölçü doğrudan Selco uyumluluğu anlamına gelmez. Makine model ve seri numarasıyla ürün kodunu karşılaştırın. Teklif isteğinde montaj noktasını, ölçü setini ve gereken adedi yazın; çözülmeyen çapraz referans için ürün sayfasındaki kodu teknik ekibe gönderin. Satın alma kaydında “teyit edildi” ve “teyit bekliyor” durumlarını ayırmak, yanlış parçanın kesin seçim gibi kaydedilmesini önler.

Selco parçalarında pozisyon ve varyant yönetimi

Selco tablasında bilya, baskı kayışı, sünger ve gripper birlikte görev alabilir ancak katalogda ayrı montaj gruplarıdır. Bakım envanterinde ürünleri “taşıma desteği”, “üst baskı” ve “panel tutucu” gibi işlevleriyle saklayın ve her satıra makine çizimi pozisyon numarası ekleyin. Kayış kesitini katalog ölçüsüyle karşılaştırırken çevrim uzunluğunu da doğrulayın; bir kesit ölçüsünün aynı olması doğru uzunluk anlamına gelmez. Gripper için kullanılan takım veya panel tutucu açıklığını ölçün; güvenlik ve yükleme planıyla uyumunu makine belgelerinden teyit edin. Ürün listesindeki Selco referansı çapraz gezinme için yararlıdır, ancak üretim dönemine göre alternatif numara olabilir. Sipariş notunda revizyon bilgisi, istasyon pozisyonu ve doğrulama kaynağını koruyun.

Selco ürünlerini bakım dönemine göre belgeleyin

Panel ebatlama hattında baskı kayışı, sünger, bilya veya gripper değiştiğinde parça kodu ile birlikte o sırada kullanılan makine konfigürasyonu da kaydedilmelidir. Bir sonraki revizyonda aynı model adının devam etmesi, baskı kirişinin veya tabla tedarikinin aynı kaldığını göstermez. İş emrinde makinenin seri aralığını, masa seçeneğini ve değişimin yapıldığı çizim pozisyonunu koruyun. Kayış için kesit ile çevrim uzunluğunu, gripper için çene ve delik ölçüsünü ayrı satırda saklayın. Bu ayrıntılar, ürün listesindeki genel adları teknik parça kartına bağlar ve planlı bakım ekibinin yalnızca başlığa göre parça seçmesini önler.
