Panel Ebatlama Makinesi Yedek Parçaları

Panel ebatlama makinesi parçalarını doğru istasyona göre seçin

Panel ebatlama ve panel ebatlama testere hatlarında levhanın desteklenmesi, hareket ettirilmesi, sabitlenmesi ve kesim alanından güvenli biçimde alınması farklı parçalarla sağlanır. Bu koleksiyon üst baskı süngerleri ve kayışları, hava tabla bilyaları, taşıyıcı vakum elemanları, Holzma sıyırıcıları, gripper adıyla listelenen tutucular ve farklı ölçülerde güvenlik perdeleri gibi gruplar içerir. Ürün adlarında Holzma, Schelling, Selco, Homag, Scheer veya Giben referansları görülebilir. Bu referanslar ürün kaydındaki tanımı işaret eder; üretici adı bütün seri ve konfigürasyonlarda doğrudan uyumluluk anlamına gelmez. Panel ebatlama makineleri, tabla düzeni, taşıma yönü, tutucu yapısı, testere ve güvenlik donanımı bakımından farklılık gösterebilir. Parçayı makine adıyla değil; işlevi, konumu, ölçüsü ve bağlantısıyla birlikte doğrulayın.

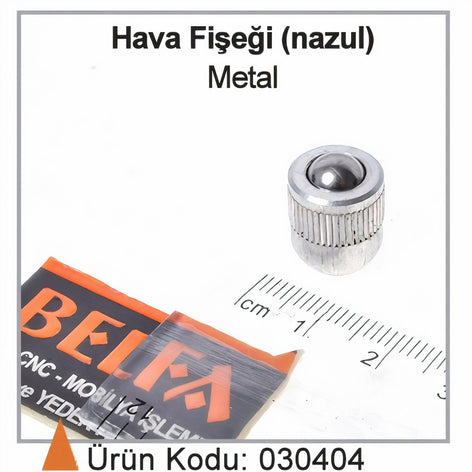

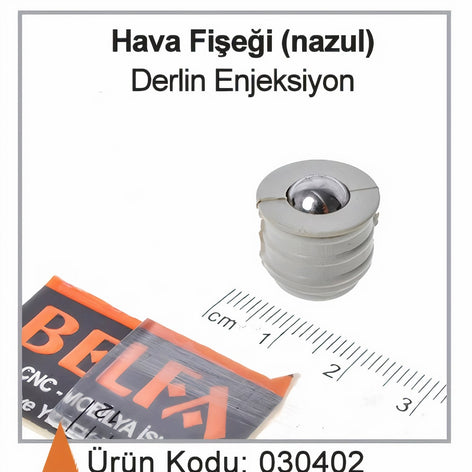

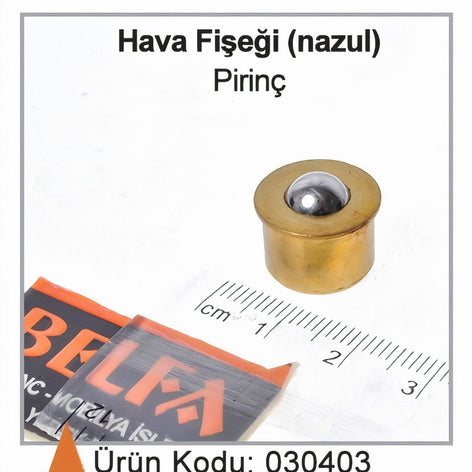

Hava tabla bilyaları ve levha hareketi

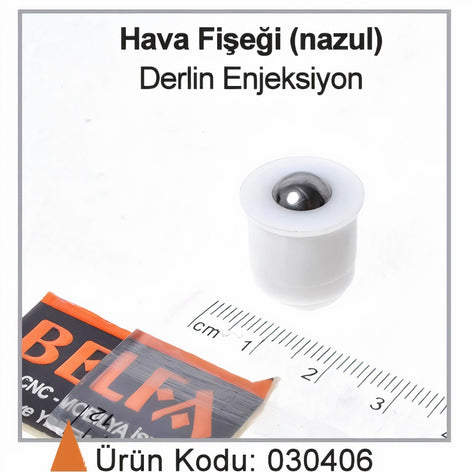

Hava tabla bilyası, levhanın destek yüzeyi üzerinde elle ya da sistem düzeni içinde hareket ettirilmesine yardımcı olan bir temas elemanıdır. Listede Giben, Homag veya Scheer gibi adlarla, metal veya alüminyum ifadesiyle tanımlanmış seçenekler bulunur. Bu etiketler görünür ürün ayrımlarını yansıtır ancak bilyanın tabla deliğine, gövde yuvasına veya montaj derinliğine uyacağını tek başına göstermez. Eski parçanın toplam çapını, tabla yüzeyinin altındaki gövde çapını, çıkıntı yüksekliğini, flanş biçimini ve sabitleme yöntemini ölçün. Bilya serbestçe dönüyor mu, gövdesi tabla ile aynı hizada mı, temas noktası levhayı çiziyor mu gibi bakım gözlemlerini kaydedin; bunlar incelemeyi yönlendirir ama tek başına parça kusurunu kanıtlamaz. Makinenin hava beslemeli tabla tasarımına ait çizimi veya katalog sayfası, aynı dış çapla listelenen parçaları ayırmak için yardımcı olabilir.

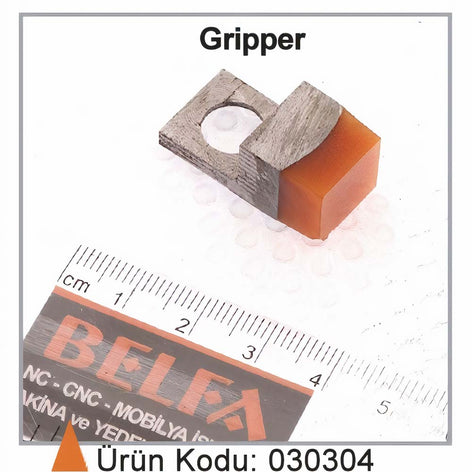

Gripper ve levha tutma parçaları

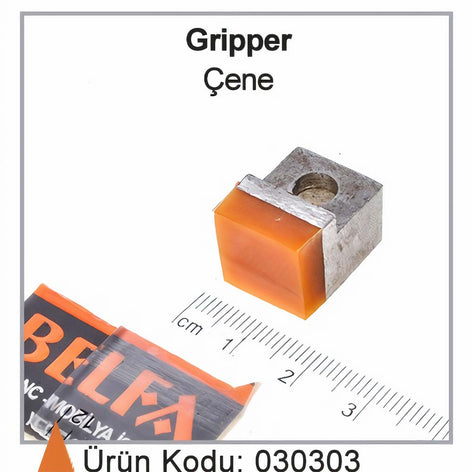

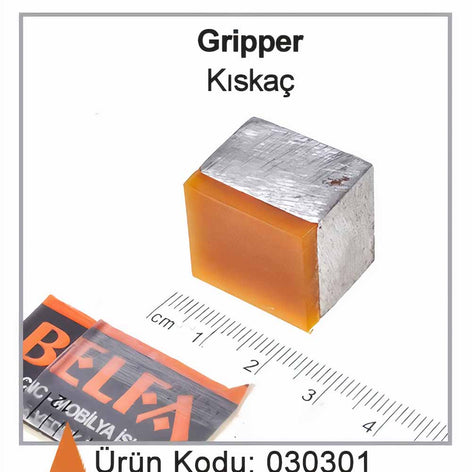

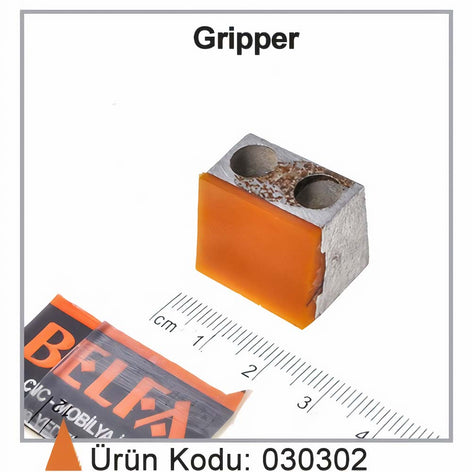

Gripper olarak adlandırılan tutucular, panelin kesim düzeninde kavranması ve taşınmasıyla ilişkili mekanik bileşenlerdir. Koleksiyonda Holzma, Schelling ve Selco adlarıyla tanımlanmış, delikli veya farklı tasarımlı ürünler bulunur. Bu ürün adları aynı işlev grubundaki bütün tutucuların değiştirilebilir olduğunu göstermez. Çene açıklığı, kavrama yüzeyi, toplam yükseklik, tutucu genişliği, delik düzeni, bağlantı kulağı ve panelin kavrandığı kenar şekli ürün seçimini etkileyebilir. Ölçüleri mümkünse makine üzerinde montaj pozisyonundayken ve söküldükten sonra iki kere alın. Eski parçadaki delikler ovalleşmiş veya yüzey aşınmış olabilir; yeni parçayı takarken bu deformasyonu ölçü referansı kabul etmeyin. Makine kitabındaki tutucu tipi veya parça numarası, mevcut ürün fotoğrafı ve eksen pozisyonuyla birlikte kontrol edilmelidir. Sağ-sol tutucu farkını ve istenen adedi de ayrıca yazın.

Üst baskı kayışı ve süngeri

Üst baskı kayışı ya da süngeri, panelin sistemde tutulmasına ve baskı düzeneğinin temasına yardımcı olan değiştirilebilir elemanlardır. Ürün adlarında 10x10 mm ve 20x10 mm gibi kayış ölçüleri geçebilir; bu sayısal ifade makineye göre doğru ölçüm yönleriyle teyit edilmelidir. Kesit en-boy ölçüsü, çevrim uzunluğu, ek yeri, yüzey biçimi, destek gövdesi ve gergi düzeni birlikte değerlendirilir. Bir kayışın dıştan görünen genişliği aynı olsa bile kanal ölçüsü veya malzemesi farklı olabilir. Sünger için temas yüzeyi, kalınlık, hücre yapısı ve montaj biçimi ürün kaydında karşılaştırılmalıdır. Eski elemanın sökülmeden önceki konumunu, hareket yönünü ve makinenin hangi ünitesinde kullanıldığını fotoğraflayın. Aşırı iz, kayma veya yüzeyde baskı eşitsizliği gerginlik, hizalama ya da sistem ayarıyla da ilişkili olabileceğinden, yalnızca yeni parça takmanın tüm kesim kalitesini düzelteceği varsayımına dayanmayın.

Taşıyıcı vakum ve destek düzeni

Taşıyıcı vakum parçası, belirli bir makinede panelin vakumla kavranan taşıyıcı sistemiyle bağlantılı olabilir. Bu koleksiyonda ürün adı “taşıyıcı vakum” biçiminde genel olan öğeler bulunduğundan ürün fotoğrafı, montaj detayı, bağlantı yüzeyi ve varsa üzerindeki referans özellikle önem taşır. Vakum deliği veya kanal sayısı, taban geometrisi, bağlantı aralığı, yükseklik ve taşıyıcı üzerindeki konum benzer parçalar arasında belirleyici olabilir. Farklı marka ve sistemlerle adlandırılmış vakum ürünleri aynı dış formda görünse dahi farklı bağlantı ve sızdırmazlık tasarımına sahip olabilir. Söküm öncesinde vakum hattının ve taşıyıcı üstündeki bağlantıların fotoğrafını alın; kablo, hortum veya hareketli parça varsa tesis bakım prosedürüne göre güvenli biçimde izole edin. Arıza belirtisini — tutmama, kaçak, konum tekrarı veya görünür çatlak — ve hangi çalışma adımında oluştuğunu not etmek parça tespitini destekler.

Holzma sıyırıcı ve yüzey bakım bileşenleri

Holzma sıyırıcı olarak listelenen parçayı değerlendirirken yalnızca marka etiketine güvenmeyin. Sıyırıcı tipi, profil, kesit, çalışma yönü, bağlantı biçimi ve konum bilgisi aynı katalog ailesinde bile farklı olabilir. Ürünün temas ettiği yüzeyi ve parça tutucusunu temiz bir ortamda inceleyin; sökülmüş parçanın üst, yan ve arka görünüşünü fotoğraflayın. Keskin kenar veya çalışma yüzeyi aşınmışsa, eski parçanın ölçüsü değişmiş olabilir. Ürün sayfasındaki başlık ya da fotoğraf, makinenin parça listesinde verilen referansla karşılaştırılmalıdır. Makine üzerindeki bir sıyırıcının görevi ve ayarı, farklı üreticilerin ebatlama hatlarında aynı şekilde uygulanmayabilir. Bu nedenle ürün açıklamasında açıkça belirtilmeyen kesim performansı, yüzey kalitesi veya bakım periyodu hakkında sonuç çıkarmak doğru olmaz.

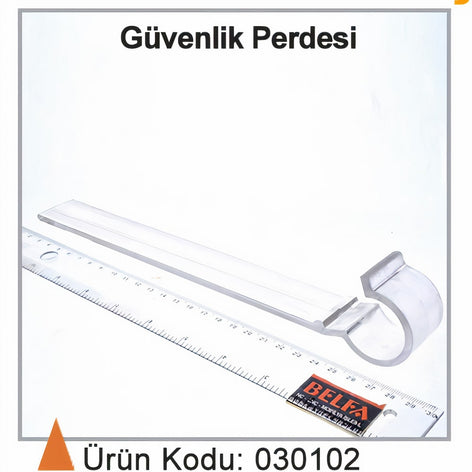

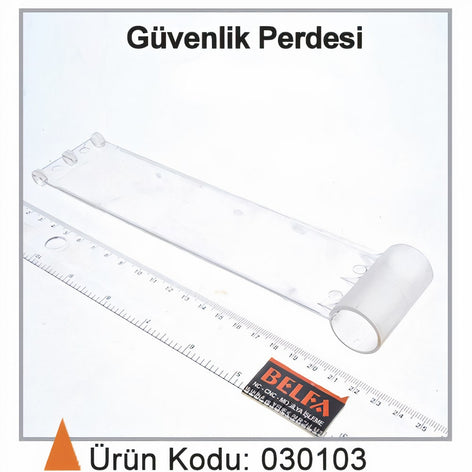

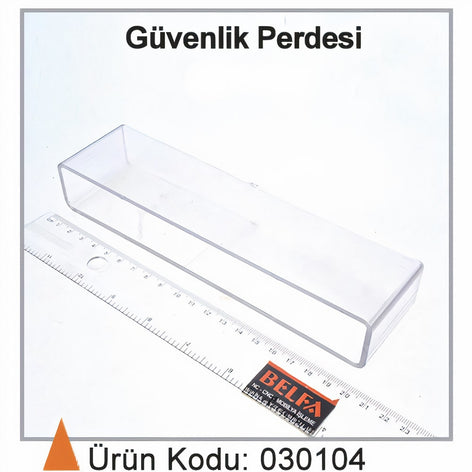

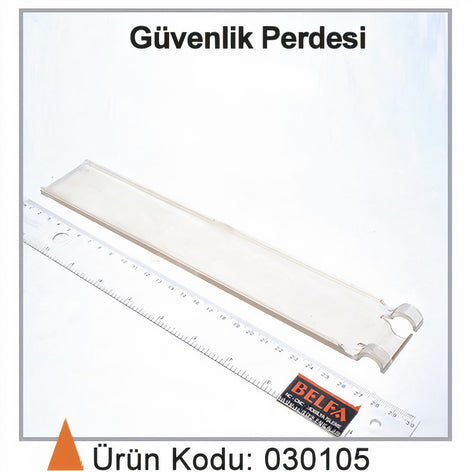

Güvenlik perdesi ölçüleri ve koruyucu donanım

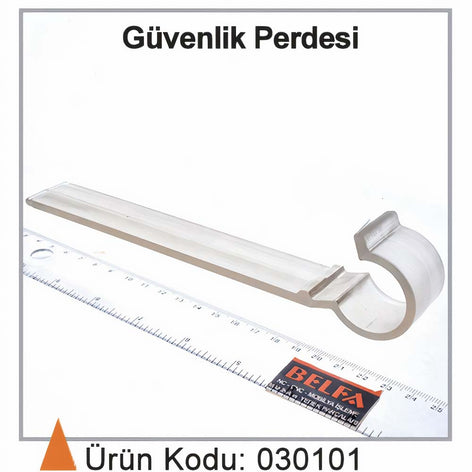

Güvenlik perdesi ürünlerinde 200x50 mm, 220x50 mm, 230x30 mm, 270x30 mm ve 275x45 mm gibi farklı ölçüler listelenebilir. Bu sayıların hangi sırayla en, boy veya başka bir özelliği ifade ettiğini ürün kaydından teyit edin. Makinenin koruyucu donanımına ilişkin bir üründe kesme, kısaltma veya farklı bir elemanla ikame kararı yalnızca ölçü benzerliğine göre verilmemelidir. Montaj noktası, koruma alanı, optik veya elektriksel özellik, makine kontrol sistemi ve ilgili güvenlik standardı gibi bilgiler uzman yetkili ekipçe kontrol edilmelidir. Burada listelenen ürün adları, özel uygulamanız için risk değerlendirmesinin ya da üretici talimatının yerine geçmez. Güvenlik perdesinin etiketi, konnektörü ve makinedeki tam konumu okunabiliyorsa bunları makine etiketiyle birlikte paylaşın; görünür ölçü tek başına yeterli değilse bunu baştan belirtin.

Model, kod ve ölçü doğrulama yöntemi

Makinenin tam üretici-model bilgisini, seri numarasını ve üretim yılını tip plakasından kaydedin. Ardından değiştirilmesi gereken parçanın üstündeki OEM veya tedarikçi kodunu aynen yazın. Ürün adındaki “gripper”, “hava tabla bilyası” ya da “üst baskı” ifadesi sadece aileyi belirtebilir. Ürün kodu okunmuyorsa cetvel veya kumpasla ölçülmüş değerlerin hangi yüzeye ait olduğunu işaretleyin; geniş açı makine fotoğrafı, yakın plan montaj görüntüsü, sökülmüş parçanın iki yüzü ve varsa patlatılmış çizimdeki numarası aynı kayıtla saklanmalıdır. Tutucularda çene ve montaj ölçülerini; bilyalarda tabla kesiti ve gövde çapını; kayışlarda kesit, çevrim ve ek biçimini; perdelerde model, etiket ve elektrik bağlantısını gönderin. Ürün sayfasındaki ölçüyle tesisinizin ölçümünü karşılaştırırken toleransın ve montaj biçiminin etkisini yetkili bakım personeline danışın.

İlgili koleksiyonlar ve satın alma notları

Makine adına göre gezinmek için [Homag / Holzma ebatlama parçaları](/collections/homag-holzma-ebatlama-yedek-parca), [Biesse Selco ebatlama parçaları](/collections/biesse-selco-ebatlama-yedek-parca) ve [SCM Gabbiani ebatlama parçaları](/collections/scm-gabbiani-ebatlama-yedek-parca) sayfalarını inceleyebilirsiniz. Makine ailesi adı, ürün numarası veya teknik ölçüyle teyit edilmesi gereken montaj bilgisini tek başına sağlamaz. CNC vakum tutucuları için [CNC yedek parçalarına](/collections/cnc-yedek-parca), kenar taşıma ve baskı elemanları için [kenar bantlama parçalarına](/collections/kenar-bantlama-parca) geçebilirsiniz. Satın alma talebinde ürünün tam adını, istenen miktarı, makine üzerindeki pozisyonu ve teyit gerektiren noktaları yazın. Listede bulunan seçeneğin sizin üniteyle uyumluluğu kesinleşmeden sipariş onayı vermeyin; parça kodu, ölçü ve montaj fotoğrafları birlikte değerlendirildiğinde yanlış eşleşme riski azalır.
