Intermac CNC Yedek Parçaları

Intermac CNC koleksiyonundaki ürün referansını doğrulayın

Intermac CNC başlıklı canlı koleksiyonda görünen dört ürün adı Biesse Rover 29 mm ve 74 mm vakum fincanlarıdır; çeyrek ve yarım biçim seçenekleri yer alır. Bu nedenle sayfa başlığı Intermac uyumluluğu kanıtı değildir. Ürünlerin listede nasıl gruplandığını ve hangi makine için doğrulandığını ayırmak önemlidir. Intermac, Biesse grubunda farklı işleme uygulamalarında kullanılan bir makine markasıdır; ancak belirli bir fincanın Intermac tablasına uyduğunu yalnızca marka ilişkisi veya ürün grubu başlığı göstermez. Bu sayfa, listelenen ürünleri tarif eder ve doğru parça numarası, montaj ölçüsü, tabla tipi ve makine katalog eşleşmesini nasıl kontrol edeceğinizi açıklar. Uygunluk kesinleşmeden ürün adını makine uyumluluk beyanına dönüştürmeyin.

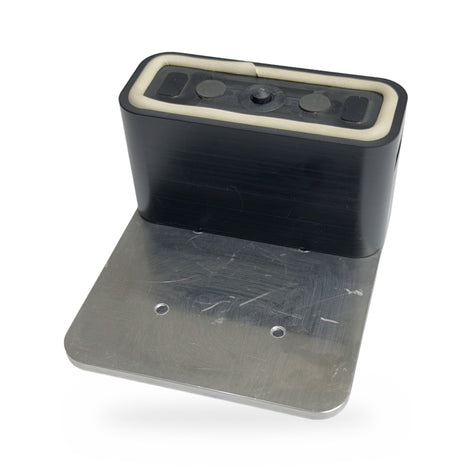

Listelenen 29 mm ve 74 mm fincanlar

Ürün adlarında 29 mm ve 74 mm ölçüsü görülen fincanlar, katalogda farklı ürün boyutlarını işaret eder. Bu rakamın fincan dış çapı, üst temas çapı veya başka bir ölçü olduğunu ürün sayfasında teyit edin. Fincan yüksekliği, taban çapı, montaj vidası veya klipsi, vakum portunun yeri ve fitil kanalının kesiti de ölçülmelidir. İki fincan aynı dış çapa sahip olsa da biri farklı yükseklik, alt bağlantı veya çevre sızdırmazlık geometrisine sahip olabilir. Ürün fotoğrafını ve eski parçayı aynı yönde karşılaştırın; alt yüzü, merkez deliği ve bağlantı tabanını görünür kılın. Makine tablosunda birden fazla fincan biçimi varsa, doğru montaj noktasını çizimdeki pozisyon numarasıyla belirtin. Tek bir nominal değer, tek başına yeterli eşleştirme değildir.

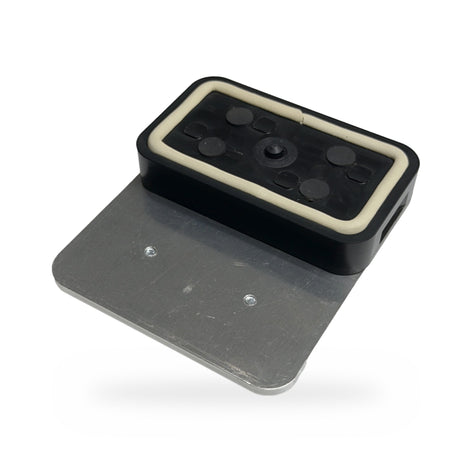

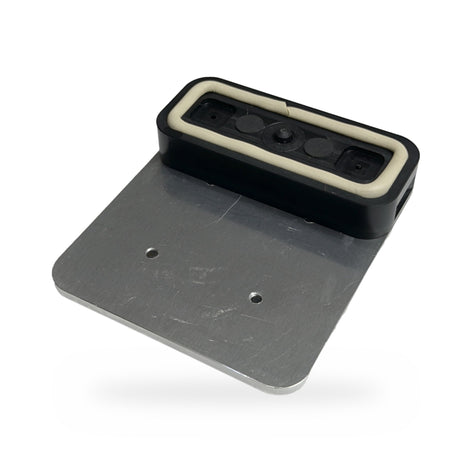

Çeyrek ve yarım şeklin anlamı

Çeyrek veya yarım diye adlandırılan seçenekler, çevre biçiminin ya da fincan tasarımının kısmi bir geometriye sahip olduğunu gösteriyor olabilir. Makine üreticisinin yedek parça kataloğundaki terimlerle ürün başlığındaki tanımın aynı olduğuna dair varsayım yapmayın. Bu şekiller, fincanın belirli bir kenarda ya da köşe bölgesinde nasıl oturduğunu ve conta yüzeyinin ne kadar çevrelediğini etkileyebilir. Montaj yönü, vakum kanalının nerede açıldığı, parçanın köşeye mi düz kenara mı geldiği ve karşı fincanla oluşturduğu destek alanı makine çizimi üzerinden kontrol edilmelidir. Sökmeden önce fincanın üstten ve alttan fotoğrafını, tabladaki konumunu ve yanındaki parçaları kaydedin. Eski parçanın bükülmesi, ezilmesi veya contanın kaybolması şekil tanımını zorlaştırıyorsa, katalog çizimi ve sağlam aynı pozisyondaki örnek öncelikli referans olmalıdır.

Intermac parçası olduğu nasıl doğrulanır?

İlk adım, Intermac makinenin tip plakasından model, seri numarası ve üretim dönemini kaydetmektir. Ardından makine parça kataloğunda vakum tablası, konsol veya parça tutma sistemi için ilgili montaj çizimini bulun. Çizimdeki öğe numarası ile listelenen fincanın OEM ya da tedarikçi kodu eşleşiyor mu kontrol edin. Eğer ürünün üzerinde Rover kodu veya markası yazıyorsa bu referansı açıkça not edin; Intermac için çapraz referans olduğunu varsaymayın. Ürünün dış ölçüsü, yüksekliği, tabanı, sızdırmazlık profili, bağlantı biçimi ve vakum geçişini Intermac üzerinde sökülen parça ile karşılaştırın. Farklı marka adını açıklayan üretici belgesi, doğrulanmış alternatif parça numarası veya güvenilir parça kataloğu kaydı yoksa uyumluluk açıkta kalır. Makine üzerinde sonradan uyarlama yapılmışsa katalog tek başına mevcut montajı açıklamayabilir.

Vakum fincanı ve tabla bağlantısının geometrisi

Fincan iş parçası ile tabla veya vakum konsolu arasında sızdırmazlık ve temas noktası oluşturur. Bu ilişkinin doğru olabilmesi için yalnız üst çap değil, alt bağlantı yüzeyi ve montaj yönü de eşleşmelidir. Ürünün altındaki conta kanalı, bağlantı merkezi, vida düzeni, kilitleme yüzeyi, fincan yüksekliği ve vakum giriş kanalı teknik çizimle veya sökülen parçayla karşılaştırılır. Farklı masa sistemlerinde sabit tabla, modüler konsol, farklı ped adaptörü veya vakum bölmesi bulunabilir. Bu koleksiyonda listelenen fincanın sizin tabla sisteminizle aynı mimariye ait olduğunu metin tek başına göstermez. Montaj noktası fotoğrafında ölçü referansı olarak kumpas kullanmak, ürün adından çıkarılan tahminden daha yararlıdır. Herhangi bir adaptasyon yapmadan önce makine üreticisinin parça talimatını ve tesisteki teknik yetkinin kararını izleyin.

Vakum tutuşundaki değişikliği sistem olarak değerlendirin

Panelin CNC çalışması sırasında hareket etmesi veya vakum seviyesinin beklenen şekilde oluşmaması, fincanın yıprandığı anlamına gelebilir; aynı belirtiler kaçak, tıkanmış bağlantı, yanlış zon seçimi, yüzey temizliği, valf, hortum, pompa veya iş parçasının desteklenen alanıyla da ilgilidir. Fincan kenarındaki kesik ya da basılma işaretini fotoğraflayın, ancak bunun tüm sistem performansını açıkladığını kabul etmeyin. Hangi vakum zonunun açık olduğu, hangi programda sorun çıktığı, iş parçasının şekli ve bakım geçmişi not edilmelidir. Benzer fincanlar aynı pozisyonda yan yana kullanılıyorsa, sorunlu bölgeyi konum koduyla kaydedin. Sistem incelemesi ve bileşen değişimi üretici prosedürüne göre yetkili bakım ekibince yapılmalıdır. Ürün açıklaması, bir makine arızasının uzaktan teşhisi yerine geçmez.

Satın alma ekibinin hazırlayacağı veri seti

Satın alma talebinde “Intermac için vakum fincanı” şeklindeki kısa tanımın yanına tam model, seri numarası, üretim yılı, ilgili tabla veya konsol tipi ve parça kataloğundaki pozisyon numarasını ekleyin. Sökülmüş ürünün üzerindeki kodu tüm noktalama işaretleriyle yazın. Kod yoksa ölçüm setinde fincan dış çapı, toplam yükseklik, taban ölçüsü, bağlantı merkezleri, vakum girişi ve conta kanalını ayrı ayrı gösterin. Fotoğraflarda parçanın üstünü, altını ve montaj yerini, ayrıca cetvel veya kumpası gösterin. Canlı koleksiyonda ürün adı Biesse Rover olarak görünüyorsa bu bilgi talep metninde yer almalı; uyumluluğun teyit edilip edilmediği ayrıca belirtilmelidir. Birden fazla fincan gerekiyorsa her bir konum ve şekil için ayrı miktar yazın. Satın alma onayı öncesinde açık kalan çapraz referansları teknik ekiple çözün.

İlgili ürün sayfalarıyla kontrollü çapraz bakış

[Genel CNC yedek parça koleksiyonu](/collections/cnc-yedek-parca) daha geniş bir vakum ve takım tutma ürün seçkisi sunar. [Biesse Rover CNC parçaları](/collections/biesse-rover-yedek-parca) ürün adında Rover yazan fincanların yer aldığı koleksiyon olarak incelenebilir. [IMA CNC](/collections/ima-cnc-yedek-parca), [SCM / Morbidelli CNC](/collections/scm-morbidelli-cnc-yedek-parca) ve [Homag / Weeke CNC](/collections/homag-weeke-cnc-yedek-parca) sayfalarında da vakum parçaları listelenir. Bunlar katalog başlıkları arasında gezinmeyi kolaylaştırır; listede aynı fincanı görmek Intermac parça numarasına çapraz uyumluluk kanıtı oluşturmaz. Üretici teknik çizimi, parça kodu veya doğrulanmış katalog eşleşmesi olmadan bu koleksiyondaki ürünleri Intermac uyumlu diye sunmayın. Bu yaklaşım, tedarikçi teklifinde benzer görünen fakat farklı tabana sahip parçanın doğru yedek sanılmasını önlemeye yardımcı olur.

Ölçü ve montaj sonrası kontrol

Parça seçimi doğrulandıktan sonra değişim işlemi, vakum hattı ve makine izolasyonu dahil tesis bakım prosedürlerine göre yapılmalıdır. Montaj öncesinde yeni ve eski parçayı yan yana yerleştirip ana ölçüleri, taban biçimini ve contayı karşılaştırın. Fincan konsola oturmuyor, bağlantısı zorlanıyor veya vakum kanalı denk gelmiyorsa, parçayı zorlayarak takmayın; ölçü ve katalog eşleşmesini yeniden kontrol edin. Montaj sonrası sızdırmazlık, tabla veya konsolun düzgün oturması ve vakumla tutma davranışı üretici talimatına göre denenmelidir. Deneme iş parçasını ve uygun güvenlik koşullarını yetkili teknisyen belirlemelidir. Eski parçanın fotoğrafı, yeni parça kodu, montaj yeri ve test sonucu bakım kaydında saklanırsa sonraki aramada hangi parça eşleştirmesinin doğrulandığı anlaşılır. Çapraz uyumluluk belirsiz kaldıysa bunu kayıt üzerinde açık bırakın.
