Homag / Weeke CNC Yedek Parçaları

Homag ve Weeke CNC parçalarında liste tanımını esas alın

Homag / Weeke CNC koleksiyonunda takım tutucu çatalı, vakum pedi ve süngeri, Schmalz Weeke ölçülü pedler ve Biesse Rover adı taşıyan vakum fincanları bulunur. Bu karışık adlandırma, koleksiyonun bir makine markası etiketiyle sınırlı tek model kataloğu olmadığını gösterir. Ürün sayfasındaki ad ve referans, makinenin parça listesiyle doğrulanmadan Homag veya Weeke uyumluluğu olarak yorumlanmamalıdır. CNC tezgâhlar aynı marka içinde dahi tabla, konsol, magazin, spindle ve üretim revizyonuna göre farklı yapılandırılabilir. Kullanacağınız parça vakumla iş parçası tutma veya takımın magazinde konumlanması gibi farklı bir işlev grubuna ait olabilir. Önce parça kodunu ve makinedeki yerini saptayın, sonra ölçü ve montaj detaylarını listeyle eşleştirin.

Schmalz Weeke vakum pedlerinin ölçüsü

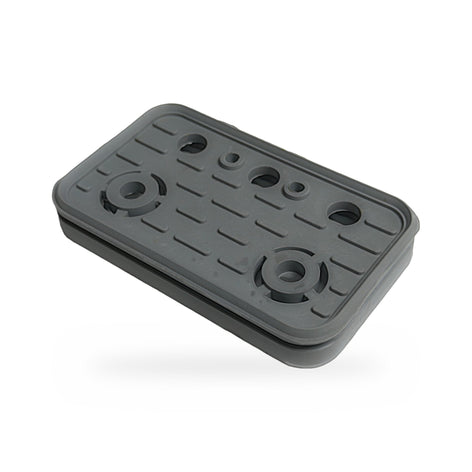

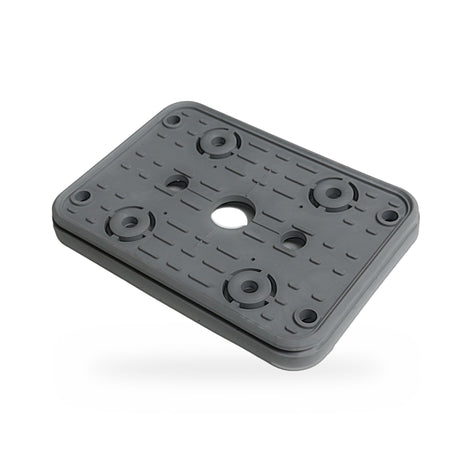

Bu koleksiyonda Schmalz Weeke adıyla anılan 160×115 mm ve 75×125 mm pedler gibi ölçülü ürünler bulunur. Bu rakamlar dış görünüşteki ebatları tanımlayabilir; ürün ayrıntısı ölçü sırasını ve ölçüm yüzeyini açıklıyorsa onu esas alın. Pedin kalınlığı, alt bağlantı tabanı, vakum girişinin konumu, kanal derinliği ve destek üzerindeki kilitleme biçimi de fit kararına etki eder. Nominal uzunluk ve genişlik aynı olsa da taban geometrisi veya hava geçişi farklı olabilir. Mevcut pedin üst, yan ve alt yüzünü çekin; ürüne ait varsa Schmalz veya Weeke kodunu da yakın plan kaydedin. Kullandığınız tabla veya konsol tipini ve makine seri numarasını eklemek, aynı marka adını taşıyan farklı revizyonların karışmasını azaltır. Aşınmış pedin şekli bozulmuşsa sağlam komşu ped ya da parça kataloğu ölçüm için daha doğru referans olabilir.

Vakum fincanları ve isim karışıklığını önleme

Ürün listesinde 29 mm veya 74 mm gibi ölçü taşıyan Biesse Rover vakum fincanları da yer alır. Bu ürünler Homag/Weeke sayfasında görünüyor diye Weeke için üretildiği sonucu çıkarılmamalıdır. Ürün adını ve marka referansını olduğu gibi okuyun; makinenizde gerçekten bu fincanın kullanılabileceğini parça kataloğu ve montaj geometrisiyle kanıtlayın. Fincanın çapına ek olarak yüksekliği, taban biçimi, vida veya hızlı bağlantı, conta kanalı ve vakum ağzı sayılmalıdır. Pedle fincan farklı parçalardır: üst temas yüzeyi benzer olsa bile konsol veya bağlantı ayağı uyuşmayabilir. Ürün sayfasında gösterilen çeyrek, yarım veya tam biçim gibi bir varyant varsa bunun tabla üzerindeki yerleşimini üretici çizimiyle karşılaştırın. Farklı koleksiyonlarda aynı kelimelerle listelenmiş ürünleri tek kayıt gibi birleştirmeyin.

Takım tutucu çatalı ve HSK 63 açıklaması

Takım tutucu çatalı, takım magazininin park pozisyonunda takımın tutulduğu mekanik parçadır. Listede Weeke HSK 63 olarak tarif edilen ürün bulunması, katalog tanımı için yararlı bir ipucudur; makinenin HSK uyumunu, magazin tasarımını ya da her takım tutucu çapına uygun olduğunu tek başına göstermez. HSK sisteminde gövde ölçüsü, tutucunun biçimi, ağız geometrisi ve magazin aralığı birlikte değerlendirilmelidir. Eski çatalın iç açıklığını, tutulma derinliğini, dış yüksekliğini, sabitleme deliklerini ve magazin üzerindeki yönünü ölçün. Takımın yuva içinde sallanması çatalı düşündürebilir, fakat kırık veya gevşek montaj, kir, magazin ayarı, yanlış takım tutucu ve kontrol adımı da incelenmelidir. Takım değişimi ile ilgili emniyet kontrollerini üretici prosedürüne göre yetkili bakım personeli uygulamalıdır.

Vakum pedi ve sünger ailesini ayırt etme

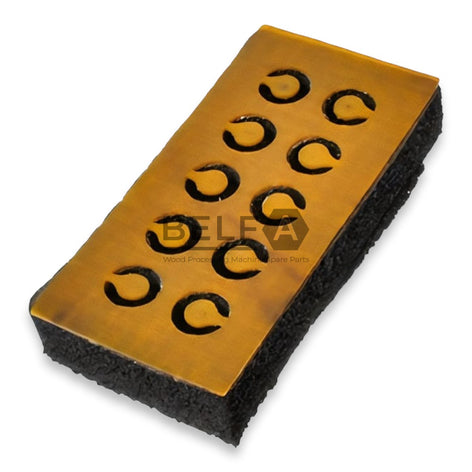

Vakum pedleri ve süngerler, aynı işleme merkezinde dahi farklı destek düzenlerinde kullanılabilecek ölçü, kesit ve yoğunlukla ayrılır. Bu koleksiyon 115'lik ve 60'lık olarak adlandırılmış süngerler ile 115×80 mm ped gibi örnekler içerir. Sayıların dış çapı, en-boy veya ürün serisi olduğunu ürün fotoğrafı ve açıklamadan teyit edin; isim kısaltması teknik resmin yerini tutmaz. Destek kanalının genişliği ve derinliği, süngerin çalışma yüksekliği, pedin altındaki bağlantı ve vakum geçişinin yönü karşılaştırılmalıdır. Eski parçanın sıkışma izi kullanım konumunu anlatabilir ama orijinal kesiti göstermeyebilir. Bakım sırasında hangi masada, hangi konsolda ve hangi vakum bölgesinde kullanıldığı etiketlenirse, satın alma ekibi benzer parçaları karıştırmaz. Bir pozisyonda farklı pedler yan yana bulunuyorsa her biri için ayrı fotoğraf ve ürün adını saklayın.

Makine plakası, çizim ve ürün numarası

Makine etiketindeki tam model, seri numarası, üretim yılı, tabla türü ve varsa makine seçeneklerini kaydedin. Weeke adı tek başına makinenin tüm teknik sürümünü belirlemez; makine revizyonundan sonra aynı işlevli parçanın bağlantı biçimi değişmiş olabilir. Parçanın gövdesindeki tedarikçi ya da OEM kodunu tire, harf ve sıfırları koruyarak aktarın. Yedek parça kataloğunda ilgili montaj grubunun adı, patlatılmış görünüşteki pozisyon numarası ve parça revizyonu varsa bunları paylaşın. Vakum pedinde ölçüleri ve alt tabanı, çatalda açıklık ve delik merkezlerini, süngerde kesit ile çalışma yüksekliğini gösteren ölçü seti hazırlayın. Montaj yeri genel fotoğrafı ile sökülen parçanın yakın görüntüsünü beraber göndermek, aynı adla listelenen farklı ürünleri ayırmaya yardımcı olur.

Vakum tutuşu ve magazin sorunlarını ayırın

Vakumla tutuşun değişmesi, yalnızca süngerin eskimesiyle açıklanamaz. Ped oturuşu, conta yüzeyi, vakum zonu seçimi, valf ve hortum, tabla temizliği, pompa durumu ve iş parçasının desteklenen alanı da etkilidir. Takımın magazinde doğru durmaması da çatalın yanında magazin ayarı, tutucu standardı, takım çapı veya park yüksekliğine bağlı olabilir. Sorun ilk görüldüğünde hangi programda, hangi eksende veya hangi vakum zonunda ortaya çıktığını kaydedin. Alarm ve bakım geçmişini parça bilgisiyle ilişkilendirin, ancak koleksiyon metninden makine arızası teşhisi çıkarmayın. Onarım sırasında elektrik ve hareketli eksenler için tesis izolasyon prosedürünü izleyin. Parça değişiminden sonra yapılan denemeler makine üreticisinin talimatlarına göre ve yetkili personel denetiminde yürütülmelidir.

Diğer CNC ürünleriyle karşılaştırma

Genel CNC ürünlerini görmek için [CNC yedek parça koleksiyonuna](/collections/cnc-yedek-parca), Rover referansları için [Biesse Rover CNC parçalarına](/collections/biesse-rover-yedek-parca) bakın. [SCM / Morbidelli CNC parçaları](/collections/scm-morbidelli-cnc-yedek-parca), [IMA CNC parçaları](/collections/ima-cnc-yedek-parca) ve [Intermac CNC parçaları](/collections/intermac-cnc-yedek-parca) sayfalarında da vakumla ilgili farklı kayıtlar olabilir. Bu geçişler karşılaştırmayı kolaylaştırır; bir katalog başlığından diğerine geçmek parçanın Homag veya Weeke ile uyumunu doğrulamaz. Satın alma talebinde tam makine modeli ve seri numarası, ürün kodu, bağlantı ölçüsü, gereken adet ve montaj pozisyonunu yazın. Listede ürün adı makine markasından farklıysa bunu özellikle belirtin ve siparişi kesinleştirmeden önce uyumluluk bilgisini netleştirin.

Weeke ürün kodu ile ürün adı uyuşmuyorsa

Canlı listede Weeke HSK 63 takım çatalı ve Schmalz Weeke ölçülü pedler gibi Weeke adı taşıyan kayıtların yanında Biesse Rover fincanları ve genel CNC pedleri de yer alır. Bu nedenle ürün grubu içindeki makine referansı satın alma notunda aynen korunmalıdır. Makine plakasında Homag veya Weeke görünmesi, liste içindeki Biesse Rover adlı fincan için çapraz referans oluşturmaz. Üretici katalog kodu yoksa parça bağlantısının fotoğrafını, taban ölçüsünü, vakum portunu veya takım tutucu çatalının yuvasını ayrıca gönderin. Talepte hangi ürün adının neden değerlendirildiğini açıklamak, yanlış marka varsayımından kaynaklı teknik incelemeyi azaltır.

Takım tutucu ve vakum parçasını farklı çizimlerde araştırın

Weeke HSK 63 çatalı takım magazini veya takım park grubunda, Schmalz Weeke pedleri ise vakum tabla ya da konsol grubunda incelenmelidir. Aynı CNC koleksiyonunda görünmeleri ortak bir montaj standardı oluşturmaz. Makine yedek parça kataloglarının doğru bölümünde arama yaparak, takımı tutan mekanik eleman ile iş parçasını tutan vakum ürününün kodlarını ayırın. Vakum pedinde alt bağlantı ve kanal, çatalda takım tutucu çapı ve magazin istasyon aralığı ölçülmelidir. Parça siparişinden sonra katalog revizyonunu ve uygulandığı makine numarasını kaydedin; aynı yedek parça grubu daha sonra başka Weeke çalışma merkezinde kullanılacak varsayımı yapmayın.

İlgili parça koleksiyonları

Bu Homag / Weeke CNC Yedek Parçaları sayfasındaki ürünlerle bağlantılı parça türlerini karşılaştırmak için CNC Yedek Parçaları · Biesse Rover Yedek Parçaları · IMA CNC Yedek Parçaları koleksiyonlarına göz atın. Her üründe model, bağlantı ve tam parça referansını ayrı doğrulayın.
