CNC Yedek Parçaları

CNC makineniz için doğru parçayı tanımlayın

Ahşap işleme CNC makinelerinde vakumla iş parçası tutma, takım değiştirme ve yardımcı hava akışları, farklı bileşenlerin birlikte çalışmasına bağlıdır. Bu genel CNC koleksiyonu vakum fincanı ve tablası, vakum pedi ve süngeri, fitil ve contalar, alt yataklar, filtreler, takım tutucu çatalları, ay bağlantıları ve hava sibopları gibi ürün gruplarını bir araya getirir. Listedeki bazı ürün adları Biesse Rover, SCM, Morbidelli, Alberti veya Weeke gibi makine referansları taşırken aynı koleksiyondaki her ürün aynı marka veya modele ait değildir. Koleksiyon bir navigasyon katmanıdır; uyumluluk tablosu ya da bütün CNC sistemlerinin ortak parça standardı değildir. Siparişten önce makinenin tam modeliyle birlikte mevcut bileşenin kodunu, geometrisini, bağlantısını ve hangi vakum zonu veya takım istasyonunda kullanıldığını doğrulayın.

Vakum fincanları ve konsol üstü tutucular

Vakum fincanları, vakumla tutma düzeninde iş parçasının altındaki temas yüzeyini oluşturur. Ürün adlarında çap veya en-boy-yükseklik ölçüleri ve çeyrek, yarım, tam gibi şekil tarifleri bulunabilir. Bu tür tarifler ürün geometrisini anlatır; montajın sizin makinenizle uyduğunu kanıtlamaz. Fincanın dış ölçülerini, iç vakum ağzını, bağlantı tipini, yükseklik ve yönlenmesini mevcut parçayla karşılaştırın. Fincan üzerindeki conta veya fitil kanalı, vakum geçişi ve yüzeyin tabla ya da konsolla temas biçimi de önemlidir. Bazı ürünlerde hareketli ya da döner mekanizma, belirli çene veya adaptör bağlantısı bulunabilir. İlan edilen nominal çap aynı olsa bile montaj tabanı, vakum deliği, bağlantı pimi veya sızdırmazlık çizgisi farklı olabilir. Eski parçanın üstten, alttan ve montaj yüzeyinden fotoğrafını sağlayın.

Vakum pedi, sünger ve sızdırmazlık elemanları

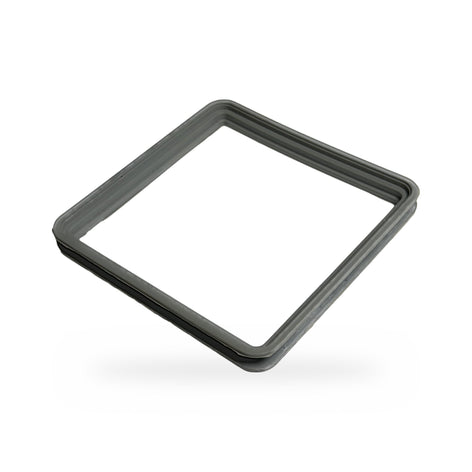

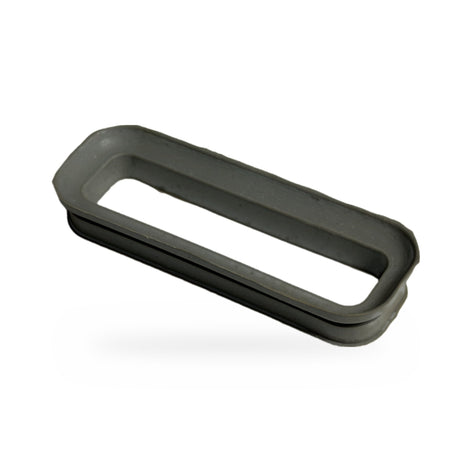

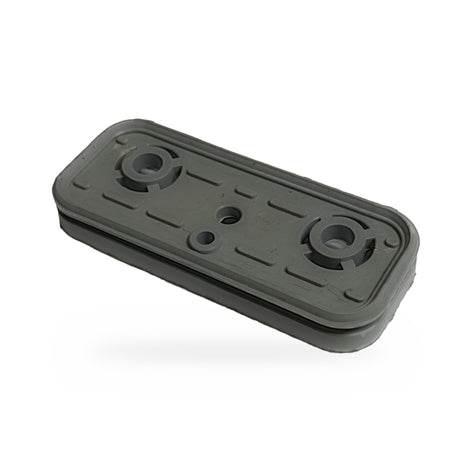

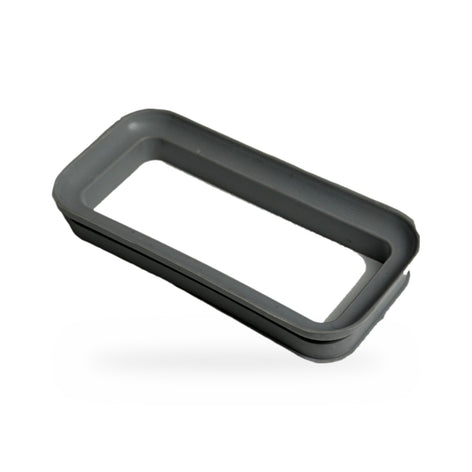

Vakum pedleri ve süngerleri, farklı ebat ya da profil biçimlerine sahip tüketilebilir temas bileşenleridir. Bu koleksiyonda yuvarlak, oval, dikdörtgen ve belirli milimetre ölçüleriyle tanımlanan pedler ile 60'lık veya 115'lik gibi katalog adı taşıyan süngerler bulunabilir. Ölçü ifadelerinin hangi kenar, çap veya et kalınlığını anlattığını ürün fotoğrafı ve detayları üzerinden kontrol edin. Eski sünger sıkışmış ya da yırtılmışsa yalnızca söküldüğü andaki kalınlığa bakmak yanıltıcı olur. Yeni ürünün oturduğu kanalın iç ölçüsü, çalışma yüksekliği, kesit şekli ve kullanılan destek elemanı önem taşır. Vakum lastiği, vakum fitili ve contalar ise kanal genişliği, kesit, köşe dönüşü, ek yeri ve tam, yarım ya da çeyrek çevrim uzunluğuyla ayrılabilir. Sızdırmazlık parçalarında uzunluğu ve bitiş biçimini makinenin katalog çizimiyle karşılaştırın; bir contayı başka bir modelin ölçüsüne göre kesmek her uygulama için uygun olmayabilir.

Filtreler, alt yataklar ve bağlantı elemanları

Vakum devresindeki filtreler, aşağı akıştaki ekipmanla birlikte değerlendirilmesi gereken ayrı bileşenlerdir. Ürün listesinde Biesse Rover için bronz filtreler yuvarlak veya dikdörtgen tarifleriyle gösterilebilir; şekil ve bağlantı ölçüsü ürünün doğru fiziksel eşleşmesini bulmak için başlangıç noktasıdır. Filtre gövdesinin dış ölçüsünü, yuva derinliğini, temas yüzeyini ve mevcut parçadaki akış yönü işaretlerini kontrol edin. Filtrenin kirli görünmesi tek başına sistemdeki tüm vakum kaybının kaynağını kanıtlamaz; hortum, bağlantı, valf, conta ve pompa gibi çevre bileşenleri de bakım uzmanı tarafından değerlendirilmelidir. Derlin alt yataklar ve alt yatak contaları, tabla veya ilgili mekanik taşıyıcı grubunun parçası olarak listelenir. Bir yatakta bombeli veya düz conta biçimi, kalınlık ve dış profil ayrım yaratabilir. “Ay bağlantı” ve hava sibobu gibi adlar daha fazla bağlam gerektirir; ürün açıklaması, montaj fotoğrafı ve üretici kodu olmadan görev veya bağlantı standardı hakkında varsayım yapmayın.

Takım tutucu çatalları ve HSK adlandırması

Takım tutucu çatalları magazin veya takım park düzeninde takımın tutulmasına yardım eden fiziksel parçalardır. Ürün adlarında standart veya Weeke HSK 63 gibi belirli referanslar görülebilir. Bu ifade, ilgili parçanın adlandırmasını gösterir; makinenizde kullanılan mil arayüzü, tutucu standardı, magazin biçimi veya takım çapıyla eşleştiğini tek başına ispatlamaz. Eski çatalın ağız genişliğini, tutulma derinliğini, gövde yüksekliğini, bağlantı deliklerini ve yönünü ölçün. Çatalın kırık uç, kalıcı açılma, sürtme izi veya deformasyon durumu parça tespitine yardımcı olabilir, fakat operasyon güvenliği açısından arızalı takım değiştirme bileşenini çalıştırmaya devam etmeyin. HSK ifadesi katalogda belirli bir standart ailesini işaret etse bile bütün HSK tipleri aynı değildir; makine kitabındaki takım tutucu ve magazin referansını da doğrulayın.

Makine ve parça kodunu eşleştirme

İlk olarak makine etiketinden üretici, tam model, seri numarası ve üretim dönemini kaydedin. CNC router, nesting, delik işleme merkezi veya taş işleme makinesi gibi “CNC” ortak adı; vakum tablası ya da takım deposunun tasarımını belirlemek için yeterli değildir. Ürünün kendi üstündeki kodu eksiksiz yazın ve harf son ekleri, sıfırlar veya çizgileri koruyun. Orijinal numara yoksa ölçüm tablosu hazırlayın: fincan ve pedlerde dış ölçüler, yükseklik, bağlantı aralığı ve kanal profili; filtrelerde gövde, taban ve yuva ölçüsü; takım çatallarında ağız ve bağlantı ölçüleri. Montaj yerinin genel ve yakın plan fotoğrafları, parça üzerindeki işaretler ve makine kataloğundaki patlatılmış görünüş birlikte kullanıldığında benzer ürünleri ayırmak kolaylaşır.

Belirtiyi bileşene bağlarken dikkat

Bir vakum tablasında iş parçasının kayması, conta ya da ped aşınmasından kaynaklanabilir; ancak zon seçimi, yüzey temizliği, hortum bağlantısı, valf durumu, pompa sistemi veya iş parçasının şekli de sonucu etkileyebilir. Bu nedenle tek bir belirtiyle belirli bir fincanın arızalı olduğunu varsaymayın. Takımın magazinde gevşek durması çatal geometrisini incelemeyi gerektirebilir ama magazin ayarı veya takım ölçüsü de değerlendirilmelidir. Filtre değişiminde üretici bakım talimatını izleyin; vakum sistemini basınçlı hava ile temizlemek ya da uyumsuz malzeme kullanmak tesis prosedürleri dışında önerilmez. Arıza zamanı, hangi işte ortaya çıktığı, CNC ekseni veya vakum zonu, bakım kayıtları ve değiştirilen parçalar not edilirse tekrarlayan sorunun takibi daha güvenilir olur.

Ürün grupları arasında gezinme

Belirli makineler için [Biesse Rover yedek parçaları](/collections/biesse-rover-yedek-parca), [SCM / Morbidelli CNC parçaları](/collections/scm-morbidelli-cnc-yedek-parca), [Homag / Weeke CNC parçaları](/collections/homag-weeke-cnc-yedek-parca), [IMA CNC parçaları](/collections/ima-cnc-yedek-parca) ve [Intermac CNC parçaları](/collections/intermac-cnc-yedek-parca) koleksiyonlarına da göz atabilirsiniz. Bu sayfalardaki bazı ürün adları farklı üreticiye ait referanslar içerebilir veya başka ekipman adıyla listelenmiş olabilir; bu durum ürün kodu ve ölçü doğrulama ihtiyacını ortadan kaldırmaz. CNC koleksiyonu vakum tutma, takım yönetimi ve yardımcı bağlantılar etrafında geniş bir başlangıç noktası sunar. Ebatlama makinesi taşıma ve sıkıştırma parçaları için [panel ebatlama koleksiyonunu](/collections/panel-ebatlama) ziyaret edin. Listede ihtiyaç duyduğunuz parça yoksa, kesin teklif sözü vermeden önce makinenin etiketi, eski parça kodu ve fotoğrafıyla ilgili parçanın araştırılmasını isteyin.

Bir CNC yedek parça talebinde konum ve iş adımı

Teknik ekibe parça kodunun yanında parçanın CNC üzerindeki yerini tarif edin: hangi konsol, vakum zonu, magasin istasyonu veya alt yatak grubu olduğu gibi. Kod ve montaj noktası birlikte olduğunda aynı isimle listelenen ped, fincan ve bağlantı elemanları ayrılabilir. İş parçasının yerleşimi ya da takım değişimi sırasında görülen belirtiyi, kullanılan program ve pozisyonla yazın. Bu bilgi arızanın sebebini tek başına kanıtlamaz; yalnızca hangi ürün ailesinin kontrol edileceğini netleştirir. Tedarik talebine ölçüyü hangi parçadan aldığınızı, yüzeyin aşınmış olup olmadığını ve üretici kataloğundaki çizim referansını ekleyin. Tam kod okunmuyorsa açıkça belirtip fotoğrafı makine etiketiyle birlikte gönderin; ürün adı ve marka eşleşmesini doğrulanmış parça kodu gibi kaydetmeyin.
