Edgetech Kenar Bantlama Yedek Parçaları

Edgetech kenar bantlama parçaları ve listedeki ölçüler

Edgetech koleksiyonunda üst baskı tekerleri, baş-son kesme tekeri, bant çekme rulosu, alt palet takozu ve tutkal seviye sensörü gibi farklı istasyon parçaları yer alır. Ürün adları Edgetech’e özgü ölçüleri veya genel “üniversal” tanımları içerebilir; bu kelimeler listedeki ürünü tanımlamak için kullanılır, belirli bir makine konfigürasyonuna kesin uyum vaadi değildir. Ürün listesinde Homag 8'lik tutkal seviye sensörü gibi başka marka referansları da görülebilir. Bu koleksiyondaki ürünlerin hepsi Edgetech için üretildi varsayımını yapmayın. Edgetech makinenizin tam model ve seri numarası, işlev ünitesi, parça kodu ve ölçüsüyle karşılaştırarak seçin. Eski parçanın kodu yoksa montaj fotoğrafı ve kumpas ölçüleriyle hangi ürünün aday olduğunu belirleyin.

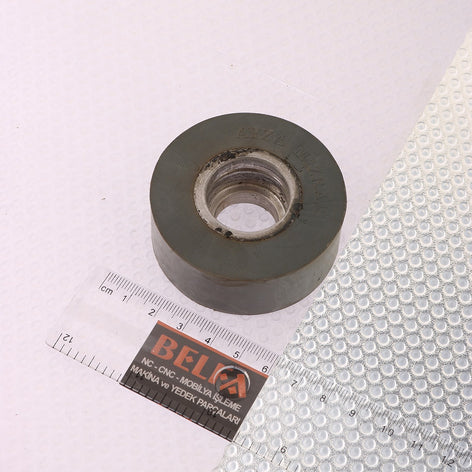

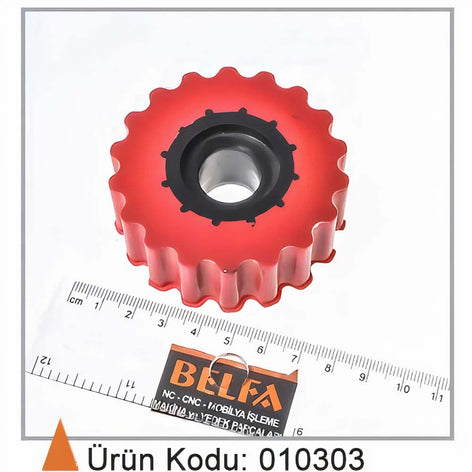

Üst baskı tekerleri: ölçü, rulman ve göbek

Edgetech 70×25×17 mm üst baskı tekeri ve üniversal 60×22×25 mm gibi ölçülü kayıtlar ürünleri ilk bakışta ayırır. Ölçü sırasını ürün sayfasından teyit edin ve dış çapı, çalışma genişliğini, mil veya rulman deliğini, göbek kalınlığını, omuz profilini ve varsa teflon ya da elastomer kaplamayı ayrı ayrı ölçün. Makinede teker baskı istasyonunun üstünde ya da yan taşıyıcıda olabilir; montaj ekseni, tekerin serbest dönüşü ve baskı düzeni ürün seçimine etki eder. Eski parçanın iki yüzünde kod veya yön işareti olup olmadığına bakın. Tekerde boşluk, sıkışma, çatlak veya yüzey düzleşmesi kayda alınabilir. Panel kenarındaki dalgalı iz veya kayma ise baskı yüksekliği, hız ayarı, hizalama ya da başka bir bileşenle de ilişkili olabilir; tek gözlemle parça teşhisi koymayın.

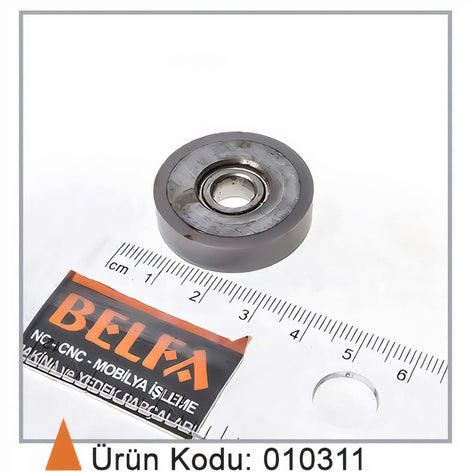

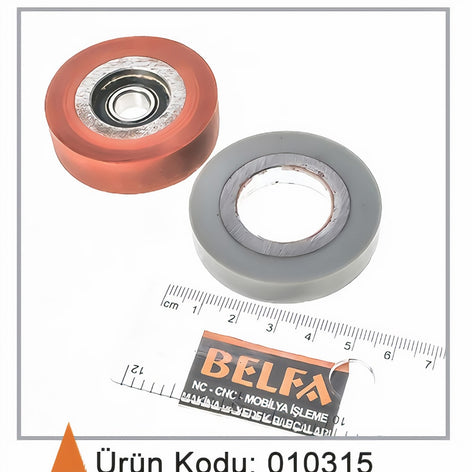

Baş-son kesme tekeri ve kenar hareketi

Edgetech 32×10×8 mm baş-son kesme tekeri olarak adlandırılan ürün, ölçüleri ve montajı doğrulanması gereken bir kayıttır. “Teker” kelimesi, her ürünün kesici takım veya aynı çalışma şekline sahip olduğu anlamına gelmez. Dış çap, kalınlık, merkez deliği, malzeme/yüzey, taşıyıcı gövde ve montaj yönünü ürün fotoğrafıyla karşılaştırın. Hangi baş-son ünitede, girişte mi çıkışta mı kullanıldığı makine katalog çiziminde kontrol edilmelidir. Parça üzerinde kod bulunmuyorsa, makinedeki pozisyonu ve işlenmiş panelin hangi kenarında belirti görüldüğünü not edin. Kesim izi veya köşe kalitesi, parçanın yanında istasyon ayarı, takım durumu ve panel besleme yönünden etkilenebilir. Bakım sırasında üretici talimatlarının öngördüğü parça değişimi ve son kontrol yöntemlerini izleyin.

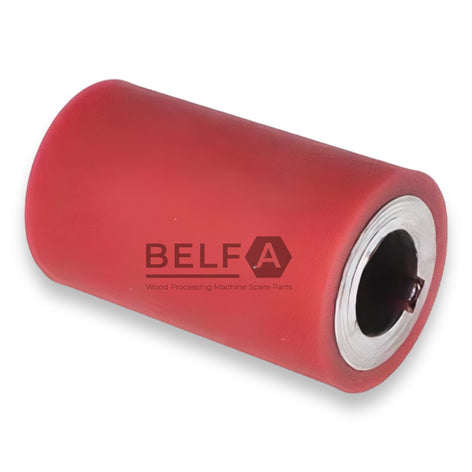

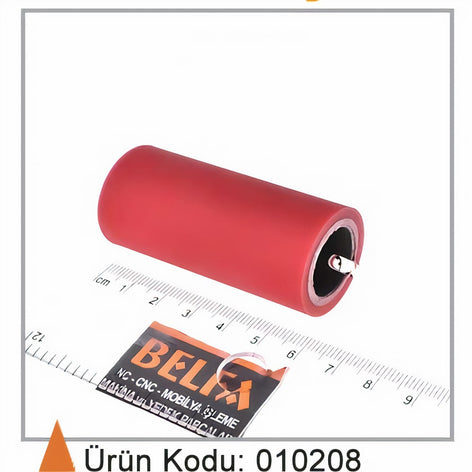

Bant çekme rulosu ve alt palet takozu

Edgetech 60×30×16 mm bant çekme rulosu ve 80×62×42 mm alt palet takozu gibi ürünler, birbirinden farklı işlevlere ve bağlantı geometrisine sahiptir. Ruloda dış çap, genişlik, göbek, mil, yüzey profili ve bandı hangi yönde çektiği önemlidir. Takozda üç dış ölçünün yanında vida dişi, delik merkezleri, zincire veya taşıyıcıya oturma biçimi ve temas yüzeyi incelenmelidir. İsimde aynı makine markası geçen rulo ile takoz birbirinin yerine kullanılamaz. Ürün adındaki “Edgetech” bağlantı veya uyumluluk standardı sağlamaz; seri numarası ve parça kataloğu üzerinden teyit edin. Eski takozda aşınma ölçüyü azaltmış olabilir; sağlam aynı sıra elemanı veya teknik çizim daha iyi karşılaştırma sunar. Taşıyıcı sistemi üzerindeki konum, yön ve istenen adet kayıt altına alınmalıdır.

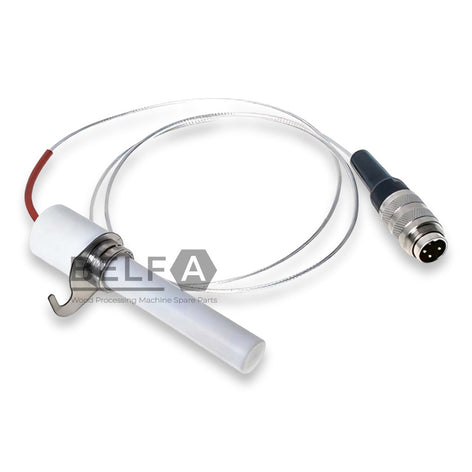

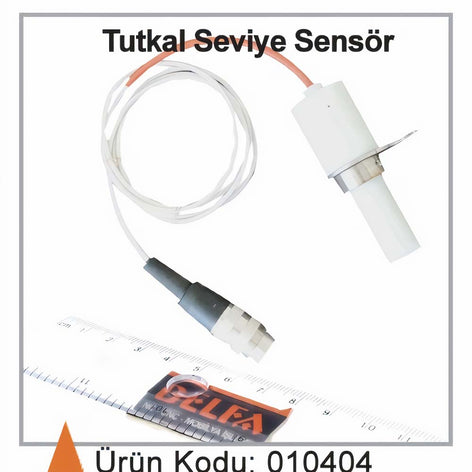

Tutkal seviye sensörü ve diğer makine referansları

Liste, Homag 8'lik olarak adlandırılmış tutkal seviye sensörünü ve genel isimli bir seviye sensörünü içerebilir. Bu, Edgetech sayfasında görünmesi nedeniyle Edgetech tankına doğrudan uyduğu anlamına gelmez. Sensör üzerindeki parça kodu, algılama uzunluğu, montaj dişi, elektrik bağlantısı, besleme ve kontrol girişi önemlidir; kısa “8'lik” tanımı tüm teknik özellikleri tanımlamaz. Üretici etiketini ve kablo/konnektör bağlantısını fotoğraflayın, makinenin elektrik şeması veya ürün belgesiyle eşleştirin. Sıcak yapıştırıcı tankına yakın parçalarda enerji izolasyonu, sıcak yüzey prosedürü ve uygun soğuma süresi yetkili bakım personeli tarafından uygulanmalıdır. Seviye alarmı sensörden, kablodan, konnektörden, PLC girişinden veya proses kalıntısından kaynaklanabilir; koleksiyon açıklaması arızanın nedenini belirlemez.

Edgetech modelini ve eski ürünü belgeleme

Tip plakasındaki model adı, seri numarası, üretim yılı ve makine üzerinde yapılan revizyonları kaydedin. Parçanın bulunduğu üniteyi tarif edin: baskı rulosu, bant çekişi, alt palet, baş-son işlem veya tutkal tankı. Kodu tüm harf ve rakamlarıyla yazın. Kodsuz parçalarda ölçüyü yüzeylere göre tanımlayın; örneğin tekerde dış çap ve toplam kalınlık, ruloda mil deliği, takozda delik merkezleri, sensörde bağlantı boyu ve gövde uzunluğu. Söküm öncesi montaj yönü ile komşu kabloları veya mekanik parçaları fotoğraflayın. Makinenin yedek parça kataloğundaki çizim ve pozisyon numarası ürün adıyla eşleştiğinde daha yararlı olur. Ölçüleri aşınmış parçadan aldıysanız bunu belirtin ve mümkün olduğunda sağlam eş parçayla kıyaslayın.

Belirti, bakım ve parça eşleştirmesi

Yüzeyde bant hareketi düzensizse bunun çekme rulosundan geldiği hemen kabul edilmemelidir. Rulo basıncı, bant yolu, yapıştırıcı durumu, panel kenarı ve taşıma hızı etkili olabilir. Kenarda çapak varsa hangi uçta oluştuğunu ve panelin yönünü kaydedin; üst baskı tekeri veya baş-son parça yanında ayar ve takım durumu da incelenmelidir. Bir alt palet takozunun kırılması veya aşınması zincir, bağlantı ve komşu pabuçlarla birlikte değerlendirilmelidir. Bakım kaydında arıza zamanı, makine alarmı, son değişim ve alınan fotoğrafları koruyun. Elektrik, sıcak tutkal ve hareketli mekanizmaya müdahale üretici talimatları ve tesisin güvenli izolasyon prosedürleri çerçevesinde yapılmalıdır.

Diğer kenar bantlama koleksiyonları

Ürünleri karşılaştırmak için [genel kenar bantlama parçaları](/collections/kenar-bantlama-parca), [Homag / Brandt](/collections/homag-brandt-kenar-bantlama-yedek-parca), [Biesse Akron](/collections/biesse-akron-kenar-bantlama-yedek-parca), [SCM Olimpic](/collections/scm-olimpic-kenar-bantlama-yedek-parca) ve [Holzher Sprint](/collections/holzher-sprint-kenar-bantlama-yedek-parca) sayfalarına göz atın. Bu koleksiyonlar ürün adlarını taramaya yarar; başka markada listelenmiş benzer rulo veya sensör Edgetech’e otomatik uyum sağlamaz. Talepte ürünün tam adını koruyun ve başka makine referansı taşıyan parçayı açıkça işaretleyin. Makine etiketini, OEM kodunu, ölçüyü, çizim pozisyonunu, istenen adedi ve netleşmesi gereken uyumluluk bilgisini birlikte gönderin. Parça eşleşmesi onaylanmadan ürünün bakım planına kesin yedek olarak eklenmemesi, sonraki satın alma döngülerindeki karışıklığı azaltır.

Edgetech ürünlerinde kod ve istasyon kaydı

Edgetech yedek parça takibinde teker ölçüsünün yanında ürünün hangi istasyonda çalıştığını da tutun. Üst baskı tekeri, bant çekme rulosu ve baş-son kesme ürünü benzer dönel biçimde görünse de farklı çap, temas yüzeyi ve montaj göbeği kullanabilir. 60×22×25 mm üniversal teker veya 70×25×17 mm Edgetech teker için ürün detayındaki boyut sırasını kontrol edin; göbek ve mil ölçüsü eklenmeden sipariş kaydı eksik kalabilir. “Üniversal” başlığını tüm Edgetech revizyonlarında aynı yedek anlamında kullanmayın. Sensör için makine plakasına ek olarak üretici kodu, konnektör ve kablo fotoğrafı gereklidir. Diğer marka referanslı bir sensör veya ruloyu liste altında görmek, Edgetech ile çapraz numara eşleşmesi sağlamaz; bunu satın alma kaydında açık tutun.

Ürün kabulünde ölçüyü ve marka referansını doğrulayın

Edgetech siparişini teslim alırken kutu veya ürün etiketi üzerindeki kodun taleptekiyle aynı olduğunu kontrol edin. Ölçülü rulo veya tekerde kumpas kontrolü ürün tanımını doğrulamaya yardım eder, ancak katalog toleransını ve montaj eşleşmesini tek başına onaylamaz. “Homag” referanslı tutkal sensörü gibi kayıtları Edgetech markasıyla aynı satıra yazmadan önce parça numarası ve elektrik bağlantısını karşılaştırın. Ürün başka marka koduyla geldiğinde bu kodu silmeyin; tedarikçi belgesi veya makine parça çizimindeki alternatif numarayla bağlantısını belgeleyin. Geri dönüş ve yeniden sipariş için ürün kodu, teslim alınan miktar ve doğrulandığı makine numarası bakım/tedarik arşivinde saklanmalıdır.
