SCM / Morbidelli CNC Yedek Parçaları

SCM ve Morbidelli CNC parça listesini dikkatle okuyun

Bu koleksiyonun adı SCM / Morbidelli CNC parçalarını işaret etse de canlı ürün listesinde hem SCM veya Morbidelli olarak adlandırılmış vakum fincanları, pedleri ve contaları hem de Biesse Rover adı taşıyan bazı vakum ürünleri ve genel takım bağlantı parçaları bulunmaktadır. Bu nedenle sayfa adı, belirli bir parçanın SCM veya Morbidelli makinesine uyduğunu tek başına kanıtlamaz. Ürün adında görülen marka ve model referanslarını, ölçü ve montaj biçimini, varsa OEM numarasını ürün detayında tek tek inceleyin. CNC modelleri; tabla, konsol, vakum zonu, takım magazini, üretim yılı ve revizyon bakımından farklı olabilir. Aşağıdaki açıklama listedeki parça türlerini doğru tanımlamak ve karşılaştırma için hangi teknik bilgilerin gerekli olduğunu göstermek içindir; belirli bir makine için katalog teyidinin yerine geçmez.

SCM adını taşıyan fincan ve taşıyıcılar

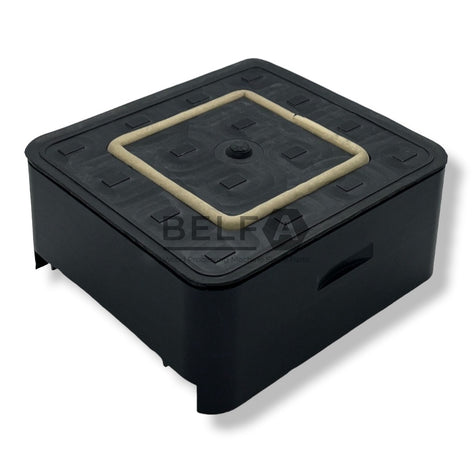

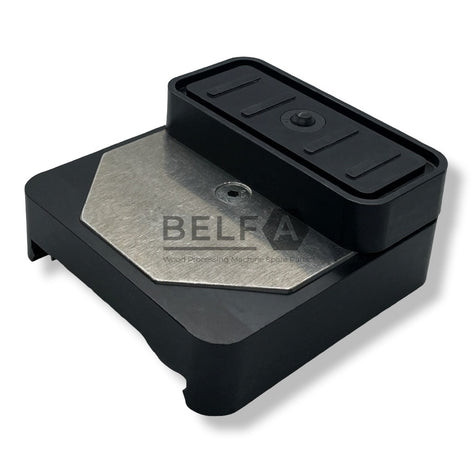

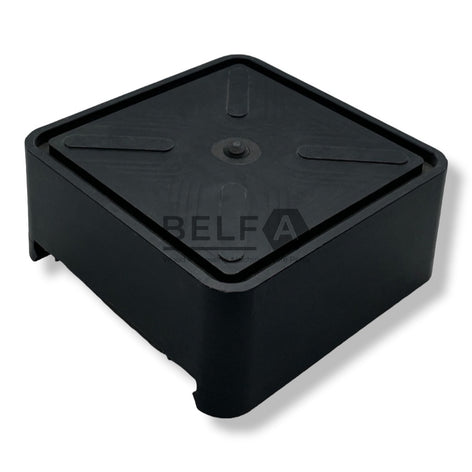

Ürün listesinde SCM 120×50×50 mm fitilli çeyrek fincan ve 145×145×50 mm dönerli veya sabit biçimde tarif edilen fincan gibi farklı kayıtlar bulunur. Bu ölçü dizilerinin hangi yüzeylere karşılık geldiğini ürün fotoğrafı ve parça detayından kontrol edin. Dönerli bir ürün adı hareket biçimini tarif edebilir; makinenizin konsolunda bu hareketin gerekli veya uygun olduğunu tek başına söylemez. Fincan tabanı, vakum bağlantısı, çevresel fitil, montaj yüksekliği, kilitleme ve dönüş ekseni birlikte doğrulanmalıdır. “SCM” ibaresi bulunan ürünleri de makinenin tam model, seri numarası ve üretim dönemiyle eşleştirin. Ürünün konsola nasıl bağlandığını, iş parçasının hangi yönünü taşıdığını ve katalog çizimindeki pozisyonunu gösteren fotoğraflar, yalnızca üstten çekilmiş bir ürün görüntüsünden daha fazla bilgi verir.

Morbidelli vakum pedleri ve contalar

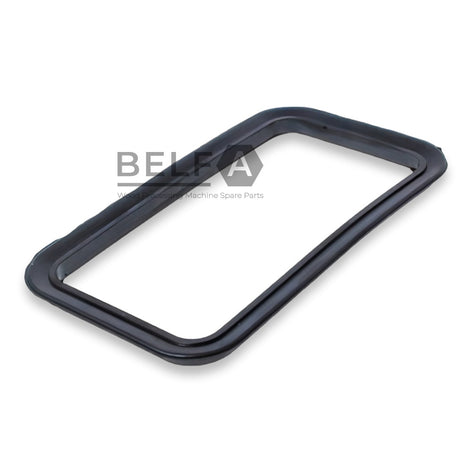

Morbidelli adıyla listelenen oval veya yuvarlak kauçuk ped, 130×145 mm çevresindeki vakum contası ve farklı çevre ölçülerindeki fitiller, aynı sızdırmazlık malzemesinin farklı ürünleri olarak değerlendirilmemelidir. Profil, kalınlık, genişlik, köşe yarıçapı, kanal derinliği ve montaj tabanı parçanın yerine oturmasını belirleyebilir. Eski conta sıkışıp yayılmış, ped ise kullanımla biçim değiştirmiş olabilir; söküm sonrası ölçüleri fotoğraflı şekilde kaydedip makine çizimi ve sağlam karşı parçayla karşılaştırın. Vakum tutuşundaki değişiklik, conta dışında hortum, valf, bağlantı, pompa, vakum zonu veya tabla yüzeyine de bağlı olabilir. Gözlem kaydına iş parçasının malzemesini, kullanılan zonu ve problemin hangi çalışma adımında çıktığını yazın; bu bilgiler ürün seçimini makine arıza teşhisinden ayrı tutar.

Ped, sünger ve fincan ölçülerini karşılaştırma

115'lik ve 60'lık vakum süngerleri ile 115×80 mm pedler gibi kayıtlar ölçü bakımından birbirine benzese de kesit, destek yuvası ve çalışma yüksekliği farklı olabilir. Önce ürün adındaki değerin çapı mı, kenar boyunu mu yoksa katalog aile adını mı belirttiğini ürün sayfasından teyit edin. Pedin alt yüzündeki bağlantıyı, kanal veya merkez deliğini, vakum geçişini ve fincanla birleştiği çizgiyi inceleyin. Eski parçayı bükerek ya da gererek çıkarmak konturu değiştirebilir; sökümden önce fotoğraf çekin ve parçayı düz bir referansın üzerinde ölçün. Aynı makinede farklı konsol veya zonlarda farklı boyda pedler kullanılıyorsa sipariş yerini teknik resimdeki pozisyonla belirtin. Bir nominal ebat eşleşmesi, bağlantı profilinin de eşleştiğini kanıtlamaz.

Liste içinde görülen Biesse Rover referansları

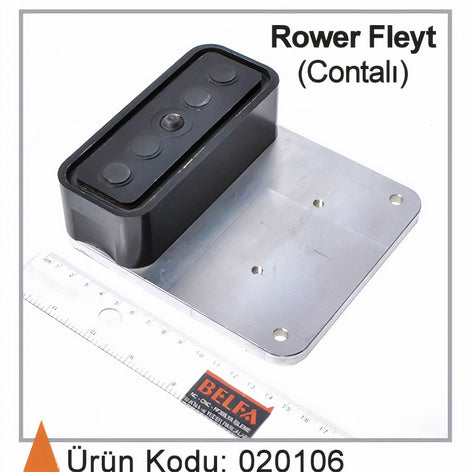

Canlı ürünler arasında Biesse Rover olarak adlandırılmış vakum fincanı ve contalar da bulunduğundan, koleksiyon içindeki her ürünün SCM ya da Morbidelli parçası olduğu varsayılmamalıdır. Bu, özellikle SCM veya Morbidelli makinesi için ürün arayan satın almacıların çapraz referans talebinde açıklığa kavuşturması gereken bir noktadır. Ürün sayfasında bir Rover referansı varsa, bu ifadeyi ürünün kendi tanımı olarak ele alın; SCM uyumluluğu çıkarmayın. İki makine parçasının görünüşü aynı olsa dahi konsol tabanı, fitil yolu ve vakum bağlantısı farklı olabilir. Eski parçanın üzerindeki üretici kodunu, makine parça kataloğundaki numarayla ve ölçü setiyle eşleştirin. Emin olunamayan bir parçada, ürün adındaki başka marka bilgisini yok saymak veya sadece ölçüye göre eşleştirmek yerine belirsizliği açıkça not edin.

Takım tutucu çatalı ve bağlantı parçaları

Takım tutucu çatalı takım magazininde veya park istasyonunda takımın tutulmasına yarayan fiziksel bir parçadır; ay bağlantı ve benzeri kısa adlarla listelenen parçalar ise işlevi yalnızca başlık üzerinden anlaşılmayabilir. Çatal için açıklık genişliği, tutulma derinliği, gövde ölçüsü, takım tutucu şekli, bağlantı delikleri ve magazin konumu kontrol edilmelidir. Kullanılan takım çapı, tutucu standardı ve makinenin magazin sürümü teknik belgede doğrulanmalıdır. Ay bağlantı gibi kısa veya yerel bir ürün adı için parça fotoğrafı, kodu ve montaj görünüşü olmadan belirli bir görev atamayın. Montajdan sonra takım tutma ya da değişim işlevi üretici prosedürüne göre denenmelidir. Arızalı veya kırık bir bileşende makineyi kullanma kararını yetkili teknik personel vermelidir.

Uyumluluk için gerekli SCM / Morbidelli bilgileri

Makine etiketinden marka, seri/model, üretim yılı, seri numarası ve varsa CNC kontrol veya masa konfigürasyonunu aktarın. Birden çok tabla ya da konsol tipi olan sistemlerde hangi istasyonda parçanın kullanıldığı, hangi bağlantı biçimine sahip olduğu ve başka konsola taşınıp taşınmadığı fark yaratabilir. Makinenin yedek parça kataloğunda çizim başlığı, pozisyon kodu ve varsa parça revizyonu bulunuyorsa bunları ürün koduyla birlikte iletin. Fincanda dış ölçü, yükseklik, taban, vakum ağzı, fitil kanalı ve kilitleme; contada profil ve çevre; pedde yuva ve kesit; çatala açıklık ve montaj delikleri ölçülmelidir. Tesis içinde uyarlanmış ya da farklı üretici tarafından değiştirilmiş bir konsol varsa bu değişikliği de not edin. Bu kayıtlar, liste adındaki marka bilgisini makinenin gerçek donanımından ayırmaya yardım eder.

Vakum tutuşu veya takım değişimindeki sorunları ayırma

İş parçasının tutuş kaybı, ped veya fincan sızdırmazlığından kaynaklanabileceği gibi yüzey kirliliği, zon seçimi, vakum kaynağı, bağlantı, kontrol valfi veya iş parçasının destek geometrisiyle de ilişkili olabilir. Takım magazininde tutma sorunu varsa çatal deformasyonuna ek olarak magazine konumlandırma, takım tutucu ölçüsü ve kontrol sırası incelenmelidir. Koleksiyondaki parça türü hangi bileşenin araştırılabileceğini gösterir; arızanın kesin nedenini tanımlamaz. Sorunun hangi programda, hangi eksende veya hangi vakum zonunda oluştuğunu kaydedin. Parça değişim geçmişi ve makine alarmı bakım ekibine kapsamı daraltmakta yardımcı olur. Elektrikli ve hareketli ekipman üzerinde inceleme ve değişim, üretici güvenlik talimatlarına ve tesis izolasyon prosedürlerine göre yetkili kişilerce yürütülmelidir.

Diğer koleksiyonlarla çapraz kontrol

[Genel CNC yedek parça koleksiyonu](/collections/cnc-yedek-parca) ve [Biesse Rover CNC parçaları](/collections/biesse-rover-yedek-parca) benzer vakum bileşenleri arasında gezinmek için başlangıç sunar; [Homag / Weeke CNC parçaları](/collections/homag-weeke-cnc-yedek-parca), [IMA CNC parçaları](/collections/ima-cnc-yedek-parca) ve [Intermac CNC parçaları](/collections/intermac-cnc-yedek-parca) sayfalarında da ilgili aileler yer alır. Farklı koleksiyon adlarının ürünlerin aynı makineye uyduğu anlamına gelmediğini unutmayın. Önce ürün kodu ve katalog referansı, sonra ölçü ve bağlantı, son olarak ürün adı eşleşmesini kontrol edin. Makinenizin etiketi ve mevcut parçanın yakından fotoğrafı yoksa, sırf SCM ya da Morbidelli başlığına dayanarak sipariş vermeyin. Satın alma kaydına teyit edilmiş makine modeli ve parça kodunu ekleyin; belirsiz ya da başka makine adı taşıyan ürünü ayrı bir doğrulama adımı olarak tutun.
